Rohrverbinder für Hydraulikrohre SAE-J514

Rohrverbinder für Hydraulikrohre SAE-J514 – Allgemeine Informationen

Rohrverschraubungen nach der Norm SAE J514 (ISO 8434-2) werden weit verbreitet in verschiedenen Industriezweigen für das Verbinden oder Anschließen von starren Rohrleitungen mit Außendurchmessern meist von 6 bis 38 mm, die aus Stahl gefertigt sind, verwendet. Diese Anschlüsse können auch zum Anschließen von flexiblen Leitungen verwendet werden. Sie finden Anwendung in hydraulischen und pneumatischen Antrieben und Steuerungen sowie für allgemeine Zwecke.

Grundlegende Informationen

Material

JIC-Anschlüsse sind in zwei Materialvarianten erhältlich:

Kohlenstoffstahl (verzinkt oder phosphatiert), Standarddichtung: NBR-Gummi,

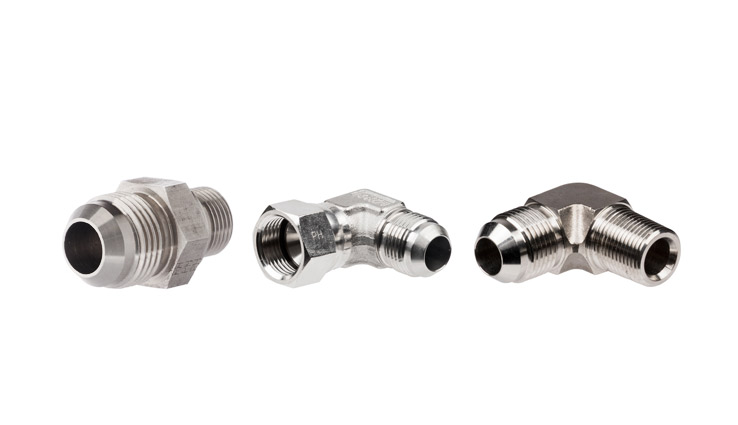

Edelstahl (AISI 316), Standarddichtung: Viton.

Arbeitstemperatur

Die zulässige Betriebstemperatur hängt vom verwendeten Material des Anschlusses und der Dichtung ab:

Kohlenstoffstahl:	von -40°C bis +120°C
Kohlenstoffstahl + NBR:	von -35°C bis +100°C
Edelstahl:	von -60°C bis +400°C
Edelstahl + Viton:	von -20°C bis +200°C

Arbeitsdruck

Die von den Herstellern angegebenen Nenndrücke (maximale Arbeitsdrücke) werden unter der Annahme statischer Arbeitsbedingungen und eines Sicherheitsfaktors von 4:1 für auf das Rohr gepresste Ringe und für in das Gehäuse geschraubte und BANJO-Anschlüsse von 1,5 bis 2,5 berechnet. Zusätzlich sollten bei der Auswahl des Anschlusses dynamische Druckbelastungen und Vibrationen berücksichtigt werden. Bei Temperaturen über +100°C muss eine Reduzierung des maximalen Arbeitsdrucks berücksichtigt werden (Kontakt Tubes International).

Verwendetes Medium

JIC 37° Anschlüsse können mit einer breiten Palette von Medien verwendet werden. Es sollte die Kompatibilität des Mediums mit dem Material der Anschlüsse und ihrer Dichtungen berücksichtigt werden. Jegliche von Standard-Hydraulikölen abweichende Anwendungen sollten mit Tubes International besprochen werden.

Funktionsprinzip des 37°-JIC-Steckverbinders

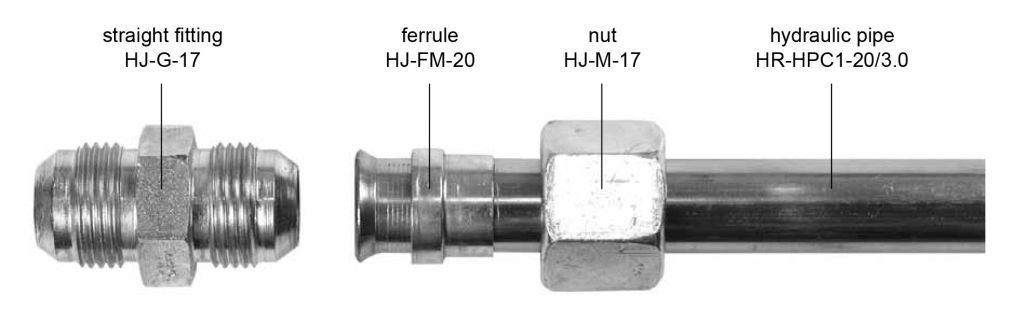

Die Verbindung des Anschlusses mit dem starren Rohr erfordert die Verwendung von Rohren, die mit einem speziellen Gerät zu einem Ende in Form eines 74°-Kegels geformt sind (37° x 2 = 74°). Die Verbindung entsteht durch das Pressen der inneren kegelförmigen Endfläche des Rohrs gegen den äußeren Kegel des Anschlusses. Das entsprechende Anpressen des Rohrs wird durch eine Druckhülse realisiert, die in der Überwurfmutter platziert ist. Es sind auch Anschlüsse mit zusätzlicher elastomerer Dichtung (O-Ring) verfügbar. JIC 37°-Anschlüsse können auch mit den Armaturen von flexiblen hydraulischen Schläuchen des Typs JIC (z.B. TI-ZJW110, TI-ZJZ110) verbunden werden.
