Schläuche Tygon® – allgemeine Informationen

Schläuche Tygon® sind eine geschützte Marke von thermoplastischen (Kunststoff-) Schläuchen, die von Saint-Gobain Performance Plastic’s hergestellt werden. Diese Schläuche werden in verschiedenen Kunststoffrezepturen (Mischungen) hergestellt, die aus folgenden Materialien bestehen: Silikon, PVC, Polyurethan, Fluorpolymere, thermoplastische Elastomere und andere Kunststoffe.

Aufgrund der physikalisch-chemischen Eigenschaften und der Präzision bei der Herstellung dieser Materialien lassen sich Schläuche mit einzigartigen physikalisch-chemischen Eigenschaften herstellen: Transparenz, Flexibilität, Druckfestigkeit, Elastizität, Gasdurchlässigkeit, chemische Beständigkeit, glatte Oberfläche, nicht hämolytisch, ungiftig und biokompatibel.

Die verschiedenen hochentwickelten Rezepturen der für die Herstellung von Tygon®-Schläuchen verwendeten Mischungen ermöglichen ein sehr breites Verwendungsspektrum für diese Schläuche, z.B. in der Lebensmittelindustrie, der Pharmazie, der Medizin, der Biotechnologie, der chemischen und petrochemischen Industrie, bei Anwendungen in Schlauchpumpen und in Labors.

Der Name Tygon®-Schlauch ist in vielen industriellen und wissenschaftlichen Kreisen zum Synonym für die geforderte Qualität und Präzision in der Herstellung geworden.

Tubes International hilft bei der Auswahl eines Schlauchs für eine bestimmte Anwendung und stellt dem Kunden eventuell Muster zum Testen zur Verfügung. Die Ausstellung einer Konformitätsbescheinigung ist nach vorheriger Festlegung der Betriebsparameter (Druck, Medium, Temperatur, ggf. weitere Betriebsparameter) möglich. Für das im Sicherheitsdatenblatt des Herstellers angegebene Medium kann eine Konformitätsbescheinigung ausgestellt werden.

Peristaltische Schläuche, d.h. Schläuche für Pumpen, bei denen der Rotor, der sich dreht, die Wände des Schlauchs durch Rollen oder Nocken zusammendrückt und so flüssige oder halbflüssige Stoffe im Inneren des Schlauchs bewegt. Peristaltische Schläuche werden aus extrem flexiblem Gummi (Naturkautschuk, NBR, CSM, EPDM, Silikon und andere) hergestellt, die druck- und abriebfest und entsprechend chemikalienbeständig sind. Sie können eine textile Verstärkung aufweisen.

Anwendungen von peristaltischen Schläuchen (Beispiele):

  • Lebensmittelindustrie (Milch, Joghurt, Eiscreme, Fruchtsäfte, Getränke, Sirupe, Konfitüren, Schokolade, Eier, Soßen, Öle, Fette);
  • Kosmetikindustrie (Seife, Zahnpasta, Shampoo, Conditioner, Haarfärbemittel, kosmetische Lotionen, Cremes);
  • chemische Industrie (Säuren und Basen in Suspension, Ätznatron, Kautschukmilch, Harz, Klebstoffe, Reinigungsmittel, Lösungsmittel, Pigmente, Bleichmittel);
  • Bauindustrie (Schlamm, Farben, Farbstoffe, Lacke, destilliertes Wasser, Kalkmilch, Zementmörtel, Bentonit, Abwässer);

Für die Auswahl eines geeigneten Schlauches (Ersatzteils) für eine Schlauchpumpe wenden Sie sich bitte an Tubes International und geben Sie zusätzlich das Medium und die Betriebsbedingungen an:

  • Wie ist die Außenschicht des derzeit verwendeten Schlauchs: rau oder sehr glatt?
  • den Innen- und Außendurchmesser des Schlauchs;
  • wie groß die Betriebslänge des Schlauches ist;
  • ob der Schlauch vergrößerte Endstücke hat, deren Innen- und Außendurchmesser und Länge.

Aufgrund der häufigsten Anwendungen können Tygon®-Schläuche wie folgt eingeteilt werden:

  • Allzweckschläuche:
    • Tygon®S3™E-3603: Allzweckschlauch für Laboreinsätze und Peristaltikpumpen. Frei von Phthalaten und BPA (Bisphenol A).

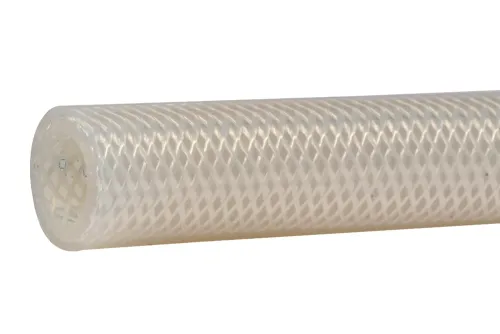

    • Tygon®B-44-4X I.B.: Allzweck-, flexibler Schlauch verstärkt mit Polyestergeflecht, nicht toxisch, geruchs- und geschmacklos.
  • Industrieschläuche für Peristaltikpumpen:
    • Tygon®A-60-G: Universal, schwarzer, flexibler Schlauch, abriebfest, alterungs-, ozon- und hitzebeständig.
    • Tygon®Chemical: Cremefarbener Chemikalienschlauch mit innerer Schicht, die gegen Säuren, Basen, Salze, Ketone, Alkohole und andere Stoffe beständig ist.
    • Tygon®E-1000: Weicher und flexibler Schlauch mit hoher Beständigkeit gegen aggressive Chemikalien. Ideal für Peristaltikpumpen mit niedrigem Drehmoment und für klebrige Substanzen.
    • Versilon™ F-5500-A: Schwarzer, flexibler Schlauch aus Fluorelastomer. Empfohlen für den Transport von lichtempfindlichen und aggressiven Medien.
    • Tygon®A-60-C: Universal, beige, geschmacks- und geruchsneutraler Schlauch mit außergewöhnlicher Flexibilität und Formbeständigkeit.
  • Lebensmittelkontaktschläuche für Peristaltikpumpen; erfüllen die Anforderungen der FDA sowie der Europäischen Union EC 1935/2004 und 10/2011/EU:
    • Tygon®XL-60: Durchsichtiger Schlauch ohne Phthalate, hochflexibel und ozon-, sauerstoff- und alterungsbeständig. Beständig gegen die meisten Säuren und Basen.
    • Tygon®S3™E-LFL: Kristallklarer Schlauch für die Lebensmittel-, Kosmetik-, Pharma- und Chemieindustrie. Abriebfest, alterungsbeständig, nicht toxisch und chemikalienbeständig
  • Lebensmittelkontaktschläuche, Transportschläuche; erfüllen die Anforderungen der FDA sowie der Europäischen Union EC 1935/2004 und 10/2011/EU:
    • Tygon®S3™B-44-3: Universal, kristallklar, leicht und flexibel, ohne Phthalate.
    • Tygon®2375-C: Durchsichtiger, flexibler Schlauch beständig gegen Säuren, Basen, Ketone, Salze und Alkohole.
  • Schläuche für die Milchindustrie:
    • Tygon®S3™M-34-R: Vollständig durchsichtiger Schlauch mit sehr glatter Innenoberfläche; erfüllt die Anforderungen der FDA sowie der Europäischen Union EC 1935/2004 und 10/2011/EU.
    • Tygon®S3™ A24-C: Lufttransportschlauch für Melkleitungen, vollvakuumfest: speziell für die Verwendung mit Tygon®S3™ M-34-R im Milcherzeugungsprozess bestimmt.
  • Industrieschläuche:
    • Versilon™ C-210-A: Universal, durchsichtiger Polyurethanschlauch, abriebfest.
    • Versilon™ C-544-A I.B.: Universal, druckbeständiger Polyurethanschlauch, verstärkt mit Polyestergeflecht, abriebfest.
    • Tygon®A-60-C I.B.: Universal, beiger, druckbeständiger Lebensmittelschlauch, verstärkt mit Polyestergeflecht.
  • Schläuche für chemische Prozesse und Kraftstofftransport:

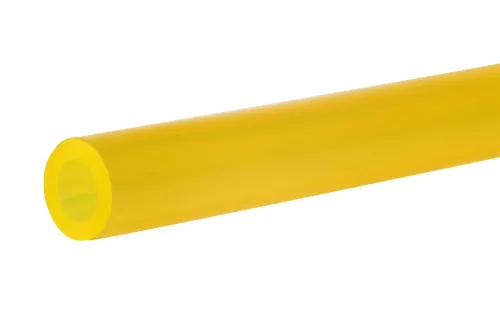

    • Tygon®F-4040-A: Halbtransparenter, gelber Schlauch für Erdölprodukte mit einem Bioethanolzusatz max.10%. Beständig gegen Alterung, Ozon und UV-Strahlung.
    • Tygon®R-3400: Flexibler, schwarzer Schlauch chemikalien-, ozon- und witterungsbeständig. Besonders empfohlen für den Transport lichtempfindlicher Medien.
    • Tygon®LP-1200: Flexibler Schlauch für Erdölprodukte mit einem Bioethanolzusatz bis zu 100%. Besitzt einen sehr niedrigen Permeationskoeffizienten für aromatische Kohlenwasserstoffe.
  • Fluorpolymerschläuche:
    • Versilon™SE-200: Durchsichtiger Schlauch mit innerer Schicht aus Fluorpolymer FE. Beständig gegen sehr aggressive Chemikalien, Lösungsmittel, Methyl-Ethyl-Keton (MEK) usw.

  • Lebensmittel – Schläuche, die hygienischen Anforderungen für den Kontakt mit Lebensmitteln entsprechen: Europäische Union: 1935/2004/EC und 10/2011 EU, amerikanische FDA, NSF, 3-A, andere. Nicht toxisch, frei von schädlichen Substanzen (Phthalate, BPA), geruchs- und geschmacklos. Glatte, nicht poröse Innenoberfläche, die die Ablagerung von Produkten verhindert. Leicht vollständig entleerbar und reinigbar. Beständigkeit gegen Reinigungsmittel. Oftmals ist eine gute (glasartige, kristallklare) Transparenz erforderlich. Sterilisierbarkeit kann erforderlich sein. Partienidentifizierung (LOT) kann erforderlich sein,
  • Pharmazeutisch, biotechnologisch und medizinisch – Schläuche, die hygienische Anforderungen und Biokompatibilität erfüllen: ISO 10993, Europäische Pharmakopöe, amerikanische USP (US Pharmacopoeia) Klasse VI, spezifische medizinische und biotechnologische Anforderungen. Nicht toxisch, frei von schädlichen Substanzen (Phthalate, BPA), niedrige Extrahierbarkeit, nicht toxisch, nicht hämolytisch und pyrogenfrei. Glatte, nicht poröse Innenoberfläche, die die Ablagerung von Produkten verhindert. Leicht vollständig entleerbar und reinigbar. Transparenz zur Visualisierung des Flusses oder Opazität zum Schutz der Substanzen vor UV-Strahlung kann erforderlich sein. Beständigkeit gegen Reinigungsmittel. Sterilisierbarkeit erforderlich. In der Regel ist eine Partienidentifizierung (LOT) erforderlich,
  • Universell – Schläuche hauptsächlich für industrielle oder Laboranwendungen bestimmt (einige erfüllen hygienische Anforderungen z.B. FDA). Hergestellt aus PVC, Polyurethan (öl- und abriebfest), TPE, Naturkautschuk und Nitrilkautschuk,
  • Kraftstoff – Schläuche hauptsächlich für Kraftstoffanlagen kleiner Verbrennungsmotoren (Geräte und Werkzeuge z.B. Garten, kleine Fahrzeuge usw.) bestimmt. Beständig gegen Quellung und Verhärtung durch Kohlenwasserstoffe, flexibel bei niedrigen Temperaturen, mit geringer Extrahierbarkeit (Kraftstoffreinheit) und den höchsten Standards entsprechende niedrige Kraftstoffdampfdurchlässigkeit (schützt den Bediener und die Umwelt). Die Transparenz der Wand ermöglicht die Überwachung des Flusses,
  • Chemisch – Schläuche mit sehr hoher chemischer Beständigkeit (einige erfüllen auch hygienische Anforderungen für den Kontakt mit Lebensmitteln europäisch oder FDA). Hergestellt aus speziellen Polymeren, FKM Gummi (Viton), thermoplastischen Elastomeren und PVC.

Viele TYGON® Schläuche sind für den Einsatz in Peristaltikpumpen konzipiert und zeichnen sich durch ihre Weichheit, Flexibilität, Druckfestigkeit, Spaltfestigkeit und Dauerfestigkeit aus. Diese Schläuche erreichen in einer Peristaltikpumpe unter Standardbedingungen sogar eine Lebensdauer von mehr als 1.000 h.

Arbeitsdruck

Die Betriebsdrücke für TYGON® Schläuche wurden für einen Sicherheitsfaktor von 1:5 in Bezug auf den Berstdruck (1:4 für geflochtene armierte Schläuche – I. B.) bei einer Raumtemperatur von 23°C ermittelt. Bei höheren Temperaturen ist der Betriebsdruckverlust gemäß den Angaben in den Tabellen für den jeweiligen Schlauchtyp oder (vorläufig) gemäß den allgemeinen Angaben für das jeweilige Material zu berücksichtigen.

Vakuum und Unterdruckanwendungen für TYGON® Schläuche

Für die meisten TYGON® Schläuche wird das maximale Betriebsvakuum bei Raumtemperatur +23°C in mm Hg (Millimeter Quecksilber, 760 mm Hg = 1 bar) angegeben. Das Arbeitsvakuum wird auf der Grundlage eines statischen Vakuumtests für eine 610 mm lange Probe über 10 Minuten ermittelt. Bei erhöhten Temperaturen muss der Abfall des Betriebsvakuums berücksichtigt werden. Für dauerhafte Vollvakuumanwendungen ist die VACUUM-Version oder die anwendungsgeprüfte Schlauchgröße mit der dicksten Wandstärke zu verwenden.

Chemische Beständigkeit

Da TYGON® Schläuche aus speziellen, für den jeweiligen Schlauchtyp ausgewählten Materialien hergestellt werden, kann ihre chemische Beständigkeit von den Standardmaterialien des jeweiligen Typs abweichen. Um die chemische Beständigkeit eines bestimmten Schlauchs zu bestimmen, verwenden Sie daher die detaillierte TYGON® Schlauchbeständigkeitstabelle, die auf der Website verfügbar ist. Wir empfehlen außerdem, dass die Auswahl eines Schlauchs für eine Anwendung in Kontakt mit den Spezialisten von Tubes International erfolgt.

Temperaturbeständigkeit

Die physikalischen Eigenschaften von TYGON® Schläuchen werden bei einer Raumtemperatur von 23°C bestimmt. Als Faustregel gilt, dass die Schläuche steifer werden, wenn die Umgebungstemperatur sinkt, und flexibler, aber schwächer, wenn die Temperatur steigt.

Mechanische Eigenschaften

Neben dem Betriebsdruck hat ein flexibler Schlauch eine Reihe praktischer mechanischer Eigenschaften wie Mindestbiegeradius, Flexibilität, Biegekraft, Weichheit, Dehnbarkeit usw., die für die richtige Wahl des Schlauchs für die Anwendung wichtig sind. Diese Eigenschaften von Schläuchen sind jedoch schwer zu parametrieren und zu vergleichen. Stattdessen gibt es genaue Angaben zu den Materialeigenschaften der einzelnen TYGON® Schläuche, von denen die wichtigsten (Härte und Mindestbiegeradius) in der Katalogbeschreibung angegeben sind. Es wird empfohlen, einen Schlauch auf der Grundlage einer direkten Beurteilung der mechanischen Eigenschaften an einem Schlauchmuster in Kontakt mit Tubes International auszuwählen.

Mit TYGON® Schläuchen können verschiedene Arten von Endstücken verwendet werden. Das Material der Endstücke muss wie der Schlauch den Anforderungen der Anwendung entsprechen, insbesondere der chemischen Beständigkeit, Hygiene oder Biokompatibilität. Bei unverstärkten Schläuchen mit geringem Betriebsdruck wird grundsätzlich ein gewelltes Schlauchende verwendet, das auf den Innendurchmesser des Schlauches abgestimmt ist, damit der Schlauch mit ausreichendem Druck auf das Schlauchende geschoben werden kann. Der Schlauch sollte mit einer geeigneten Schelle (Kunststoffkabelbinder, Federbandschelle, Schnecken- oder Schraubschelle usw.), die entsprechend dem Betriebsdruck ausgewählt wird, gegen Abrutschen vom Endstück gesichert werden. – Je nach Betriebsdruck, Härte und Anfälligkeit des Schlauches ist eine geeignete Schelle zu verwenden.) Eine weitere Lösung kann die Verwendung von Muffenkupplungen mit aufgeschraubter Druckhülse sein. Bei Panzerschläuchen mit höheren Betriebsdrücken muss die Schlauchbefestigung ausreichend robust sein, was durch einen Test unter Anwendungsbedingungen bestätigt werden sollte. Im Zweifelsfall empfehlen wir, sich an Tubes International zu wenden oder komplette Schläuche (Schläuche mit montierten Armaturen) zu bestellen.

Eine absolute Voraussetzung für Schläuche in der Lebensmittel-, Pharma- und Biotechnologie ist Sauberkeit (Abwesenheit von Verunreinigungen) und Sterilität (Abwesenheit von Mikroorganismen). Die folgenden Methoden werden angewandt:

    • Reinigung außerhalb der Anlage (Cleaning out of Place – COP);
    • Reinigung innerhalb der Anlage, ohne den Schlauch zu entfernen (Cleaning in Place – CIP); mit sauren und alkalischen Lösungen;
    • Sterilisation an Ort und Stelle (SIP); z.B. Dampf: +121°C / 1 bar / 30 min.
    • Sterilisation durch Dampf außerhalb des Systems in einem Autoklaven (Autoklavieren);
    • Sterilisation durch Gas – Ethylenoxid;
    • Sterilisation durch ionisierende Strahlung, z. B. durch Gammastrahlung mit dem Kobaltisotop 60Co, mit einer angemessenen Strahlendosis (in der Regel 25 kGy (25 Kilogray) = 2,5 Mrad (2,5 Megarad);

KATALOG
Last ned

VERTRIEBSNETZ
Finden Sie eine Abteilung

KONTAKTSKJEMA
Senden

Produktliste:

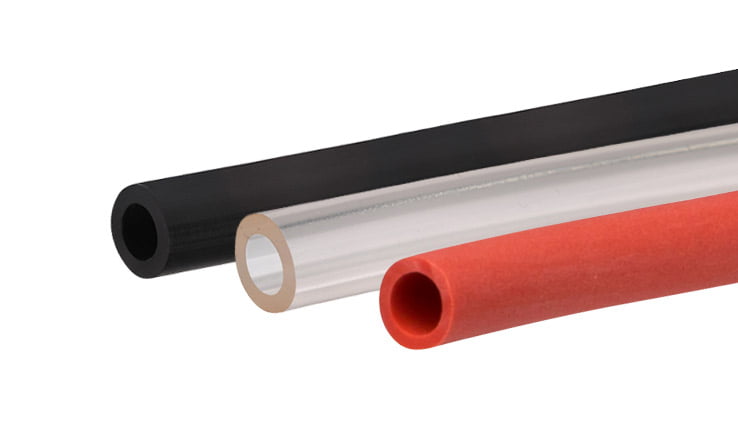

Tygon Milchschlauch

Universal-Schläuche Tygon®

Tygon Milchschlauch

Tygon® Lebensmittelschläuche

Schläuche für Laborpumpen

Węże Tygon®farmaceutyczne i biotechnologiczne

Tygon-Kraftstoffschlauch

Tygon® Kraftstoffschläuche

Tygon® Chemieschlauch

Tygon® Chemieschläuche

Brauchen Sie Hilfe bei der Produktauswahl oder haben Sie nicht das richtige Produkt gefunden?

Rufen Sie uns an: +49 (0) 151 158 97 631 oder schreiben Sie uns: frankfurt@tubes-international.com

ANFRAGE SENDEN

FAQ – Schläuche Tygon®:

Was sind TYGON® und VERSILON™ Schläuche?

TYGON®und VERSILON™ sind geschützte Schlauchmarken von Saint-Gobain Performance Plastics.

TYGON®und VERSILON™sup>-Schläuche werden aus einer Vielzahl von Elastomeren und Kunststoffen hergestellt, darunter: Silikon, PVC, Polyurethan, Fluorpolymere und thermoplastische Elastomere. Alle Schläuche werden stets aus Materialien von höchster Qualität und Reinheit unter kontrollierten Bedingungen und mit moderner Technologie hergestellt. Sie werden in Anwendungen eingesetzt, die einzigartige Eigenschaften und die Reinheit der Produkte im Labor erfordern.

TYGON®sup>- und VERSILON™sup>-Schläuche umfassen Dutzende von Typen extrudierter Schläuche ohne Verstärkung und verstärkter Schläuche mit Geflecht, die für niedrige Betriebsdrücke von wenigen bis zu mehreren bar und spezifisches Vakuum bis hin zu Vollvakuum ausgelegt sind. Die Betriebstemperaturen reichen, je nach Schlauchmaterial, bis zu 200°C. Die Schläuche sind in einem sehr breiten Abmessungsspektrum erhältlich – bei gleichem Innendurchmesser stehen mehrere Wandstärken zur Auswahl. Die vom Hersteller gelieferte Standard-Schlauchtrommellänge beträgt in der Regel 15 m.

Zu den Hauptanwendungsbereichen für TYGON®und VERSILON™Schläuche gehören: Durchfluss und Abfüllung von Lebensmitteln und Getränken, pharmazeutische und biotechnologische Anwendungen, Medizin, universelle Anwendungen, für Kraftstoffe und Öle, für aggressive Chemikalien.

Welche TYGON® Schläuche werden in der Kraftstoffindustrie verwendet?

Der Schlauch TYGON® F4040-A eignet sich für Kraftstoffe mit einem niedrigen Ethanolgehalt von 10 %. Wenn eine geringe Gasdurchlässigkeit wichtig ist, wählen Sie am besten den TYGON® LP1200-Schlauch (zertifiziert). Anwendungen sind der Kraftstofftransfer zwischen Tank und Motor in Gleitschirmen, Rasenmähern, Mähern usw.
