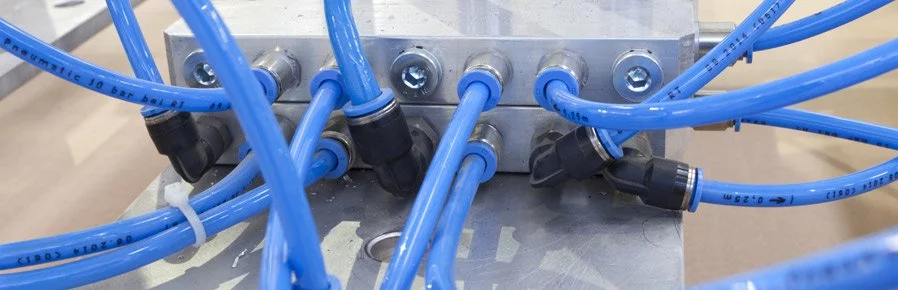

Steckverschraubungen aus Messing und Kunststoff

Steckverschraubungen – Allgemeine Informationen

Steckverschraubungen sind für den Anschluss von pneumatischen Schläuchen mit kalibriertem Außendurchmesser konzipiert. Die Verbindung erfolgt durch das Einschieben des Schlauchs in den Verbinder. Zum Trennen muss der Körper gegen die Auslassbuchse gedrückt werden. Es wird empfohlen, diese Steckverbinder mit Schläuchen aus Polyamid zu verwenden. Schläuche aus Polyurethan oder anderen Materialien können ebenfalls eingesetzt werden.

Die R-Serie Steckverschraubungen und die Fox-Serie Miniatursteckverbinder, hergestellt von Metal Work, sind die beste Lösung für den Anschluss von Rohren und Aktuatoren in pneumatischen Systemen. Sie sind in verschiedenen Konfigurationen erhältlich und bieten nahezu unbegrenzte Anwendungsmöglichkeiten. Schnell und einfach zu bedienen, können die Steckverbinder tausende Male wiederverwendet werden, ohne die pneumatische und mechanische Dichtung zu beeinträchtigen. Die speziell geformte Klemmfeder hält das Rohr fest, ohne es zu zerkratzen oder zu verformen, und erleichtert das Lösen.

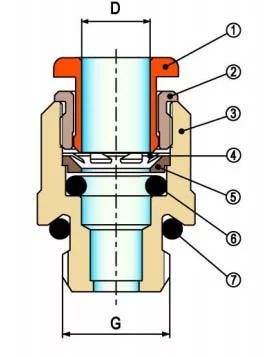

budowa złączki wtykowej

  • Ring oder Auslassbuchse: Technopolymer
  • Klemmring: Messing oder Technopolymer
  • Gehäuse: Messing oder Technopolymer
  • Klemmfeder: Edelstahl (für Rohre Ø 3 und Ø 3,17 sowie R31 und R32: Messinggreifer)
  • Federunterstützungsring: Technopolymer
  • Dichtung: NBR
  • O-Ring: NBR
  • D (Schlauch-Außendurchmesser):
    3, 3,17, 4, 5, 6, 8, 10, 12, 14 mm
  • G (Größe des Anschlussgewindes):
    M3, M5, M7, M12x1,5, 1/8”, 1/4”, 3/8”, 1/2”

Die RL (FOX) Miniatur-Serie (mit reduzierten Außenmaßen, für Schläuche mit einem Außendurchmesser von 3 bis 10 mm) ist vorgesehen, um den Einsatz von Steckverbindern dort zu ermöglichen, wo der Montageplatz begrenzt ist (z.B. kleine Verteilerventile). Bei den RL Ø4 und Ø8 Steckverbindern verfügt die Auslassbuchse über patentierte Schraubendreher-Schlitze, um das Trennen in engen Konstruktionen zu erleichtern.
Eine Montagevorrichtung der RL21 und RL22 Steckverbinder (Winkel- und T-Stück) hat einen Ring zur asymmetrischen Wandbefestigung, um den Kopf einer Schraube innerhalb der Gesamtabmessungen des Steckverbinders zu halten. RL Steckverbinder Ø8 sind nicht mit den älteren R7, R8 und R9 Steckverbindern der R-Serie kompatibel.
