Flanschteile und Verbindungselemente für präzise Armaturen

Weitere Flanschteile und Verbindungselemente für präzise Armaturen – allgemeine Informationen

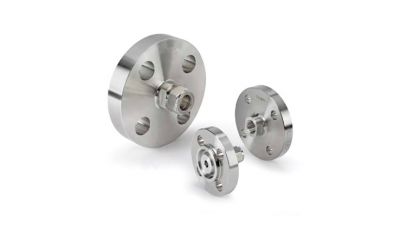

  • Flanschadapter für präzise Armaturen

Flanschadapter mit Flanschen gemäß den entsprechenden Normen: EN 1092-1 (DN15 ÷ DN50) PN40 ÷ PN160, ANSI (ASME B 16.5, 1/2” ÷ 2”), ASA 150 ÷ ASA 2500, JIS B 2200 (DN15 ÷ DN50), 10K ÷ 63K mit dem entsprechenden Flanscht typ (Dichtfläche). Auf der anderen Seite der Anschlüsse: Röhrenanschlüsse LET-LOK® (1/16” ÷ 2”, 2 mm ÷ 50 mm) oder Gewindeanschlüsse NPT (äußeres oder inneres Gewinde, 1/16” ÷ 2”). Adapter werden als massive (integrale, aus einem Stück Metall gefertigte) Ausführung hergestellt – sie sind nicht geschweißt. Hergestellt aus Edelstahl AISI 316 (optional aus Legierungen Alloy 400, Alloy C-276), mit hoher Oberflächenqualität. Flanschadapter sind für verantwortungsvolle Anwendungen in der chemischen Industrie, Petrochemie, Erdöl- und Erdgasförderung sowie in der Energieerzeugung konzipiert und werden eingesetzt.

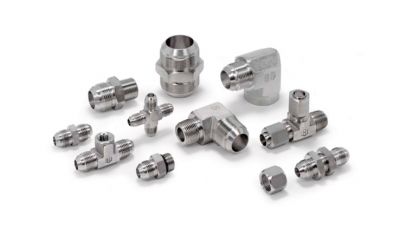

  • JIC-Verbinder (37º) – für geschärfte Rohre

Hochwertige Verbinder für präzise (Zoll- oder metrische) geschärfte Rohre mit einem Kegel von 37º. Entsprechend der Norm SAE J 514. Fittings und Adapter, Reduzierungen, Winkelstücke, T-Stücke, Vierwege und Blenden. Hergestellt aus Edelstahl AISI 316, mit hoher Oberflächenqualität. Rohrgrößen von 1/8” bis 2” und von 6 mm bis 38 mm. Betriebstemperaturen bis 345 bar (abhängig von der Größe).
Verwendet in verantwortungsvollen Anwendungen der chemischen Industrie, Petrochemie, Erdöl- und Erdgasförderung sowie in der Energieerzeugung. Auf Bestellung erhältlich. Siehe auch den Abschnitt „JIC-Verbinder“ im Bereich „Hydraulik (Hochdruck)“ des Katalogs von Tubes International.l.

  • Spezielle HTC®-Verbindungen für ultra reine Gase und Vakuum

Spezielle HTC®-Verbindungen (Hi-Tech Components) für hoch- und ultra reine Gase sowie für Vakuum, die die Anforderungen der Halbleiter-, Pharma- und Biotechnologiebranche erfüllen. Die Verbindungen sind für das Orbital-Schweißen von Rohrinstallationen und symmetrische Gewindeverbindungen mit einer zwischen den Verbindungsflanschen angebrachten metallischen Dichtung vorgesehen. Die Löcher in den Mutter ermöglichen einen Dichtheitsprüfungs der Verbindung. Die Verbindungen sind aus Edelstahl AISI 316L gefertigt (Option 316L Var oder Vim/Var). Dichtungen aus AISI 316, versilbertem oder nickelbeschichtetem AISI 316. Die Gewinde der Muttern sind versilbert. Zwei Oberflächenveredelungsoptionen: Version H ohne Elektropolieren (Ramax = 0,508 µm) und Version E elektropoliert (Ramax = 0,254 µm). Verbindungsgrößen von 1/8” bis 1”. Entsprechend der Norm SEMI E49 für die Elektronikindustrie. Betriebstemperaturen bis zu 590 bar, abhängig von der Größe, und eine Betriebstemperatur bis zu 538ºC.
