Schlauchschellen und Schlauchklemmen

Schlauchschellen und Schlauchklemmen – allgemeine Informationen

Klemmen (Scheiben, Klemmringe) sind dazu konzipiert, Fittings und Verbindungen an industriellen Schläuchen zu sichern. Die korrekte Auswahl und Montage von Fittings sind sicherheitsrelevant für den Betrieb einer flexiblen Schlauchbaugruppe.

Bei der Auswahl einer Schlauchschelle ist es wichtig, Folgendes zu wissen und zu berücksichtigen:

  • Außendurchmesser des Schlauches, der die Klemmdimensionen bestimmt;
  • Klemmbereich der Klemme;
  • Wandstärke und Material des Schlauches (Gummi, Kunststoff, hart oder weich), Verstärkung (keine Verstärkung, Geflecht, Kunststoff- oder Stahlspirale);
  • Außenoberfläche des Schlauches (glatt oder gewellt);
  • Art des anzubringenden Fittings (Schwanzform – Teil eines Fittings, das in einen Schlauch eingesetzt wird: glatter Schwanz, Schwanz mit feinen Riffelungen oder Wellen, Schwanz mit großen Wellen oder scharf gezahnt);
  • Breite des Klemmbands, gewünschte Position der Klemme in Bezug auf die Wellen am Schlauchschwanz;
  • Arbeitsparameter der Schlauchbaugruppe: Arbeitsdruck des Schlauches, Temperatur, Umgebungsbedingungen, die die Klemme beeinflussen (z. B. Korrosion verursachen).

Grundsätzlich muss zur Festlegung des Nennbetriebsdrucks der jeweiligen Klemme der Typ des Schlauches und des Fittings, das von dieser Klemme gehalten wird, berücksichtigt werden. Aus diesem Grund sind die in Katalogen angegebenen Werte für den Arbeitsdruck von Klemmen oder Clips manchmal nur als Referenz zu verstehen. Die korrekte Auswahl und Montage der Klemme ist nur möglich, wenn:

  • die Verbindung von einer erfahrenen Person entworfen wird;
  • die komplette Schlauchbaugruppe nach dem Produktionsprozess getestet (Druckprüfung) wird, was oft ein verpflichtendes Verfahren ist.

Bei Zweifeln oder Problemen mit der Auswahl von Klemmen oder Clips wenden Sie sich bitte an Tubes International.

KATALOG
Last ned

VERTRIEBSNETZ
Finden Sie eine Abteilung

KONTAKTSKJEMA
Senden

Produktliste:

Federklammer für Niederdruckschläuche

Federklammer für Niederdruckschläuche

Drahtklemme für Schläuche mit äußerer Helix

Drahtklemme für Schläuche mit äußerer Helix

Kunststoffschlauchband für Niederdruckschläuche

Kunststoffschlauchband für Niederdruckschläuche

Ohrclips mit einem Ohr, mit zwei Ohren

Ohrclips mit einem Ohr, mit zwei Ohren

Klickklemme

Klickklemme

Mini-Klemme

Mini-Klemme

Wurmgetriebe-Klemmen

Wurmgetriebe-Klemmen

Wurmgetriebe-Brücken-Klemmen

Wurmgetriebe-Brücken-Klemmen

Federbelastete Klemmen

Federbelastete Klemmen

T-Bolt-Klemmen; schwere Ausführung

T-Bolt-Klemmen; schwere Ausführung

Brauchen Sie Hilfe bei der Produktauswahl oder haben Sie nicht das richtige Produkt gefunden?

Rufen Sie uns an: +49 (0) 151 158 97 631 oder schreiben Sie uns: frankfurt@tubes-international.com

Zusätzliche Informationen:

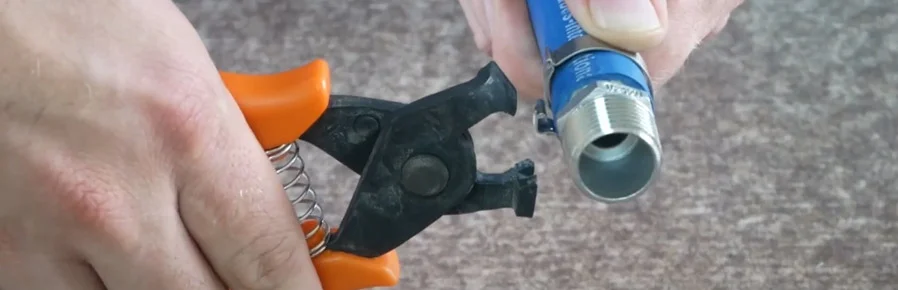

Video: Anwendung von Schlauchklemmen.

Sehen Sie das Video!
