Wie montiere ich das Schraub-T-Stück für pneumatische Schläuche "T", Typ C9, aus vernickeltem Messing, damit es bis 18 bar sicher dicht hält?

So montieren Sie das Schraub-T-Stück für pneumatische Schläuche "T", Typ C9: - Schlauchenden rechtwinklig abschneiden, entgraten. - Überwurfmutter und ggf. Klemmring auf den Schlauch schieben. - Schlauch bis zum Anschlag auf den Stutzen stecken. - Überwurfmutter handfest anziehen, dann mit Schlüssel gleichmäßig nachziehen (nicht überdrehen). - Verbindung auf Dichtheit bei Betriebsdruck (bis 18 bar) prüfen; bei Leckage leicht nachziehen. - Nur weiche Kunststoffschläuche verwenden; Dichtflächen sauber und fettfrei halten.

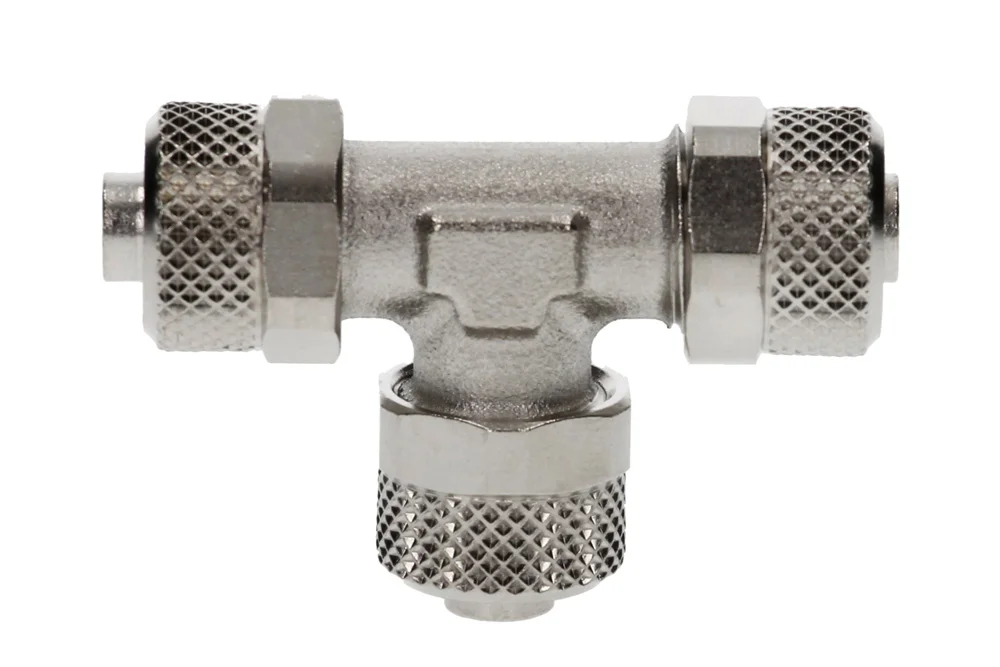

Schraub-T-Stück für pneumatische Schläuche „T“, Typ C9

Alle Produkte, Rohrformstücke/

Zusätzliche Information

Material	B – brass (bronze)

T-Stück Typ C9, vorgesehen für die Verbindung von Schläuchen aus weichen Kunststoffen. Die Verbindung erfolgt durch Aufstecken des Schlauchs auf das Ende und Festziehen durch Anziehen der Überwurfmutter. Material: vernickeltes Messing. Betriebsdruck: 18 bar.

Liste der Produktvarianten

Artikelnummer	Name der Produktvariante	Nenn - innendurchmesser	Arbeitsdruck [bar]
MW-2309001	T-Stück C9, 3 x Schlauch 6/4	-	16
MW-2309002	T-Stück C9, 3 x Schlauch 8/6	-	16
MW-2309003	T-Stück C9, 3 x Schlauch 10/8	-	16
MW-2309004	T-Stück C9, 3 x Schlauch 12/10	-	16
MW-2309007	T-Stück C9, 3 x Schlauch 15/12,5	-	16

T-Stück Typ C9, vorgesehen für die Verbindung von Schläuchen aus weichen Kunststoffen. Die Verbindung erfolgt durch Aufstecken des Schlauchs auf das Ende und Festziehen durch Anziehen der Überwurfmutter. Material: vernickeltes Messing. Betriebsdruck: 18 bar.
