Wie montiere ich den Gerade JIC-Anschluss mit BSPT-Außengewinde aus Kohlenstoffstahl, Typ EVGE-BT, korrekt mit Teflonband oder anaerobem Dichtmittel für eine zuverlässige Gewindedichtung?

Montageanleitung für Gerade JIC-Anschluss mit BSPT-Außengewinde aus Kohlenstoffstahl, Typ EVGE-BT: 1) Gewinde reinigen, trocken und fettfrei. 2) Ausrichtung prüfen: JIC 37° Dichtkegel nur für Schlauch-/Rohrseite, BSPT kegelig dichtet im Gewinde. 3a) Mit Teflonband: 2–3 Lagen im Uhrzeigersinn auf die männlichen BSPT-Gänge wickeln; erstes Gewindegängchen frei lassen. 3b) Mit anaerobem Dichtmittel: Geeigneten Gewindedichter mittelfest auf 360° der männlichen BSPT-Gänge auftragen; Überschuss vermeiden. 4) Von Hand einschrauben bis spürbarer Widerstand, dann mit Schlüssel 1–2 Umdrehungen nachziehen. Nicht überdrehen. 5) Ausrichtung der JIC-Seite einstellen, dabei nur am Sechskant drehen. 6) Aushärtzeit beachten: Teflon sofort dicht, anaerob je nach Produkt handfest nach ca. 10–20 min, volle Aushärtung 24 h. 7) Drucktest durchführen; bei Leckage minimal nachziehen.

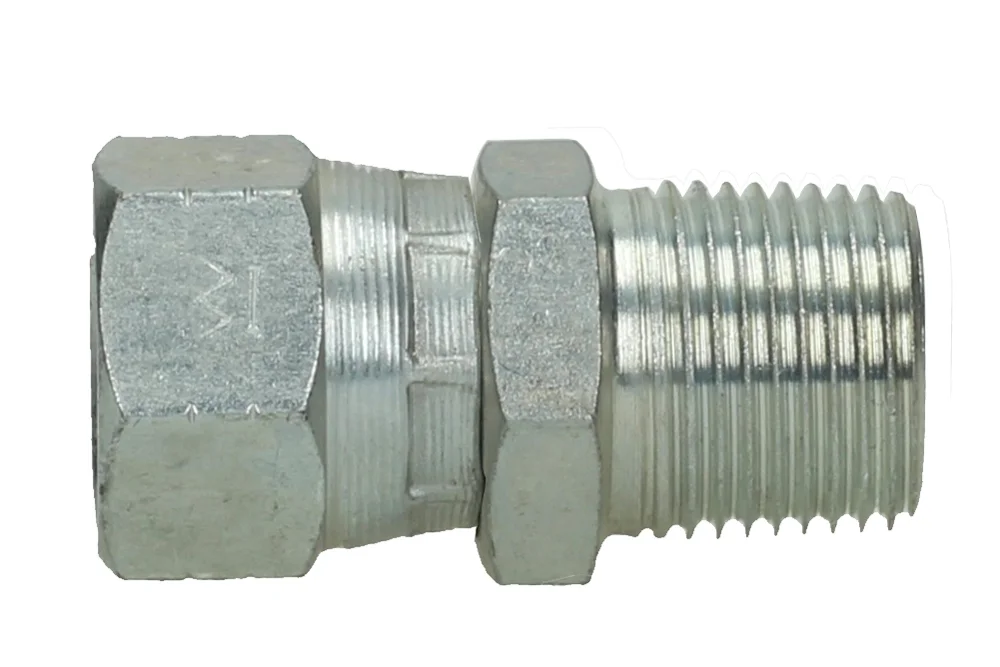

Gerade JIC-Anschluss mit BSPT-Außengewinde aus Kohlenstoffstahl, Typ EVGE-BT

Alle Produkte, Rohrverschraubungen für Hydraulikleitungen/

Zusätzliche Information

Material	CS – Stahl (Gusseisen)

Gerade JIC 37° Verschraubung mit BSPT Außengewinde (Dichtung am Gewinde – mit Teflonband oder anaerobem Dichtmittel). Material: Kohlenstoffstahl, verzinkt.

Liste der Produktvarianten

Artikelnummer	Produktvariantenname	DN	BAR	Verfügbarkeit	Preis	Aktionen
HJ-EVGE-07-BT-02	GW JIC 7/16"-20 / GZ BSPT 1/8" Anschlussteil	-	350	Auf Lager	$0.00	Anfrage
HJ-EVGE-07-BT-04	Anschlussstück IG JIC 7/16"-20 / AG BSPT 1/4"	-	350	Auf Lager	$0.00	Anfrage
HJ-EVGE-08-BT-02	Anschlussstück IG JIC 1/2"-20 / AG BSPT 1/8"	-	350	Auf Lager	$0.00	Anfrage
HJ-EVGE-08-BT-04	Anschlussstück IG JIC 1/2"-20 / AG BSPT 1/4"	-	350	Auf Lager	$0.00	Anfrage
HJ-EVGE-09-BT-04	GW JIC 9/16"-18 / GZ BSPT 1/4" Anschlussteil	-	350	Auf Lager	$0.00	Anfrage
HJ-EVGE-09-BT-06	GW JIC 9/16"-18 / GZ BSPT 3/8" Anschlussteil	-	350	Auf Lager	$0.00	Anfrage
HJ-EVGE-12-BT-04	Anschlussstück IG JIC 3/4"-16 / AG BSPT 1/4"	-	350	Auf Lager	$0.00	Anfrage
HJ-EVGE-12-BT-06	GW JIC 3/4"-16 / GZ BSPT 3/8" Anschluss	-	350	Auf Lager	$0.00	Anfrage
HJ-EVGE-12-BT-08	GW JIC 3/4"-16 / GZ BSPT 1/2" Anschlussteil	-	350	Auf Lager	$0.00	Anfrage
HJ-EVGE-14-BT-06	Anschlussstück IG JIC 7/8"-14 / AG BSPT 3/8"	-	350	Auf Lager	$0.00	Anfrage
HJ-EVGE-14-BT-08	GW JIC 7/8"-14 / GZ BSPT 1/2"	-	350	Auf Lager	$0.00	Anfrage
HJ-EVGE-14-BT-12	GW JIC 7/8"-14 / GZ BSPT 3/4" Anschluss	-	350	Auf Lager	$0.00	Anfrage
HJ-EVGE-17-BT-08	Anschlussstück IG JIC 1.1/16"-12 / AG BSPT 1/2"	-	350	Auf Lager	$0.00	Anfrage
HJ-EVGE-17-BT-12	GW JIC 1.1/16"-12 / GZ BSPT 3/4"	-	350	Auf Lager	$0.00	Anfrage
HJ-EVGE-17-BT-16	Anschlussstück IG JIC 1.1/16"-12 / AG BSPT 1"	-	350	Auf Lager	$0.00	Anfrage
HJ-EVGE-21-BT-12	Anschlussstück IG JIC 1.5/16"-12 / AG BSPT 3/4"	-	290	Auf Lager	$0.00	Anfrage
HJ-EVGE-21-BT-16	GW JIC 1.5/16"-12 / GZ BSPT 1"	-	290	Auf Lager	$0.00	Anfrage
HJ-EVGE-26-BT-20	GW JIC 1.5/8"-12 / GZ BSPT 1.1/4"	-	240	Auf Lager	$0.00	Anfrage
HJ-EVGE-30-BT-24	GW JIC 1.7/8"-12 / GZ BSPT 1.1/2" Anschlussteil	-	240	Auf Lager	$0.00	Anfrage

Benötigen Sie eine größere Produktmenge oder ein individuelles Angebot?

Rufen Sie uns an: +49 1525 2126530 oder schreiben Sie uns eine E-Mail: p.rinelli@tubes-international.com

ANFRAGE SENDEN

Gerade JIC 37° Verschraubung mit BSPT Außengewinde (Dichtung am Gewinde – mit Teflonband oder anaerobem Dichtmittel). Material: Kohlenstoffstahl, verzinkt.
