Wie montiere ich das Gerade Endstück INTERLOCK IG BSP, Kohlenstoffstahl mit 60°-Kegel und O-Ring korrekt auf Schläuche 4SH, R13 oder R15, um eine dichte und sichere Verbindung zu gewährleisten?

So montieren Sie das Gerade Endstück INTERLOCK IG BSP, Kohlenstoffstahl korrekt: 1. Schlauchtyp prüfen (4SH, R13 oder R15) und passendes Interlock-Fitting sowie Ferrule verwenden. 2. Schlauchende rechtwinklig schneiden, entgraten, reinigen. 3. Interlock-Ferrule gemäß Spezifikation aufschieben. 4. Schlauch in die Tülle des Gerade Endstück INTERLOCK IG BSP, Kohlenstoffstahl bis zum Anschlag einführen. 5. Verpressen mit kalibriertem Pressgerät und korrekten Pressbacken nach Hersteller-Maßen (Interlock-Profil). 6. Visuell prüfen: gleichmäßige Pressung, keine Beschädigungen, Ferrule-Position korrekt. 7. O-Ring am 60°-Kegel kontrollieren, ggf. leicht ölen (medienverträglich). 8. Anschlussgewinde BSP mit geeignetem Drehmoment verschrauben; keine zusätzlichen Dichtmittel auf dem Kegel verwenden. 9. Druckprüfung nach Montage durchführen (betriebsnahe Bedingungen). 10. Kennzeichnen und vor Inbetriebnahme auf Leckagen prüfen.

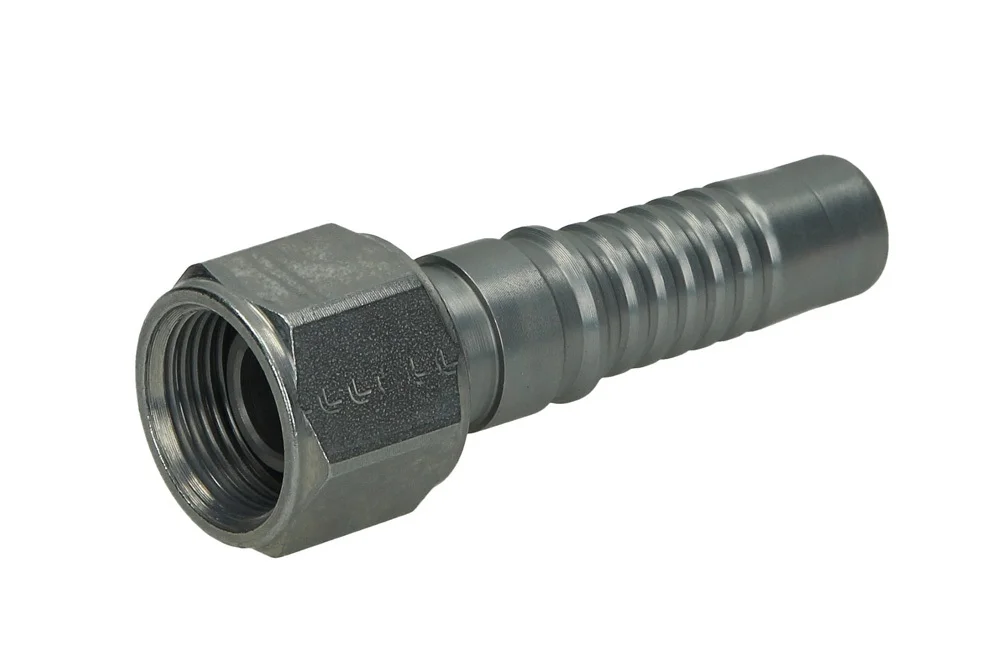

Gerade Endstück INTERLOCK IG BSP, Kohlenstoffstahl

Armaturen für Hochdruckschläuche/

Zusätzliche Information

Material	CS – Stahl (Gusseisen)

Gerade INTERLOCK-Endstück mit Innengewinde BSP, 60° Kegel mit O-Ring, für Schlauchtyp 4SH, R13 und R15. Material: Kohlenstoffstahl, verzinkt.

Liste der Produktvarianten

Artikelnummer	Produktvariantenname	DN	BAR	Verfügbarkeit	Preis	Aktionen
TI-ILBW110-12-12	Końc. INTERLOCK GW 3/4" BSP, Schlauch 3/4", O-Ring	20	-	Auf Lager	$0.00	Anfrage
TI-ILBW110-16-16	Końc. INTERLOCK GW 1" BSP, Schlauch 1", O-Ring	25	-	Auf Lager	$0.00	Anfrage
TI-ILBW110-20-20	Końc. INTERLOCK GW 1.1/4" BSP, Schlauch 1.1/4", O-Ring	32	-	Auf Lager	$0.00	Anfrage
TI-ILBW110-24-24	Końc. INTERLOCK GW 1.1/2" BSP, Schlauch 1.1/2", O-Ring	38	-	Auf Lager	$0.00	Anfrage
TI-ILBW110-32-32	Końc. INTERLOCK GW 2" BSP, Schlauch 2", O-Ring	50	-	Auf Lager	$0.00	Anfrage
