Wie montiere ich die Schraubkupplung für Pneumatikschläuche mit Außengewinde, Typ C1/C, korrekt auf weiche Kunststoffschläuche und welcher Betriebsdruck (18 bar) ist zu beachten?

So montieren Sie die Schraubkupplung für Pneumatikschläuche mit Außengewinde, Typ C1/C, korrekt: 1. Schlauchende rechtwinklig und gratfrei zuschneiden. 2. Mutter der Schraubkupplung für Pneumatikschläuche mit Außengewinde, Typ C1/C, auf den Schlauch schieben. 3. Schlauch vollständig bis zum Anschlag auf den Anschlussstutzen aufstecken. 4. Mutter handfest anziehen, dann mit geeignetem Schlüssel weiter anziehen, bis der Schlauch sicher geklemmt ist (nicht überdrehen). 5. Dichtheit prüfen (Lecktest). Hinweise: - Für weiche Kunststoffschläuche geeignet. - Material: vernickeltes Messing. - Maximaler Betriebsdruck: 18 bar. - Schlauchdimension und Kupplungsgröße müssen übereinstimmen; Schlauch außen sauber, trocken, frei von Öl/Fett.

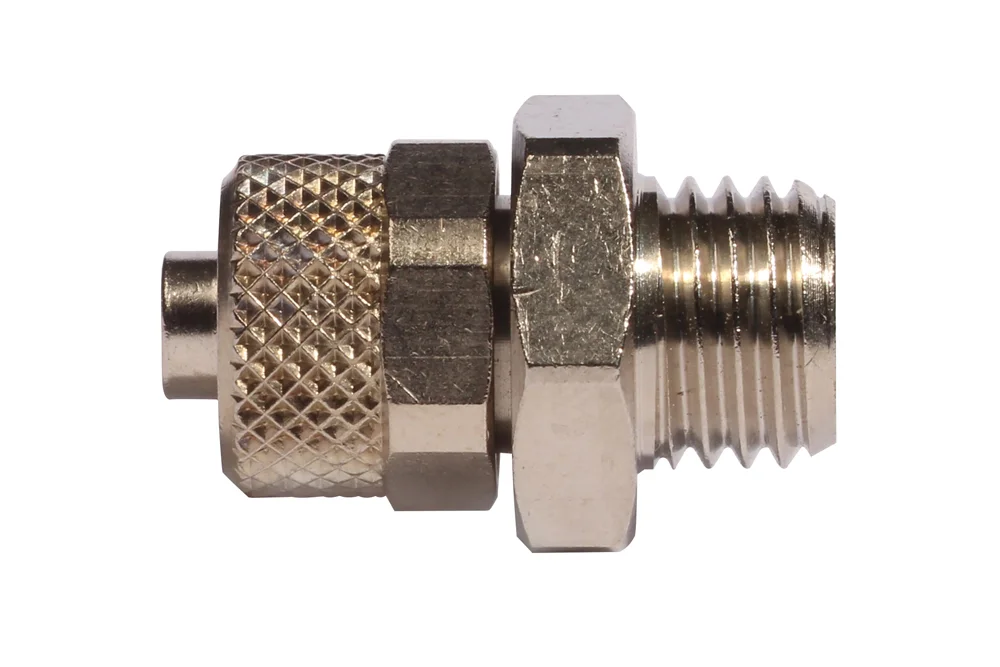

Schraubkupplung für Pneumatikschläuche mit Außengewinde, Typ C1/C

Alle Produkte, Rohrformstücke/

Zusätzliche Information

Material	B – brass (bronze)

Anschluss mit Außengewinde Typ C1/C, vorgesehen für die Verbindung von Schläuchen aus weichen Kunststoffen. Die Verbindung erfolgt durch Aufstecken des Schlauches auf das Ende und Festziehen durch Anziehen der Mutter. Material: vernickeltes Messing. Betriebsdruck: 18 bar.

Liste der Produktvarianten

Artikelnummer	Name der Produktvariante	Nenn - innendurchmesser	Arbeitsdruck [bar]
MW-2356001	Gerade Verschraubung C1/C, Schlauch 5/3, AG M5	-	16
MW-2356002	Gerade Anschlussverschraubung C1/C, Schlauch 6/4, Außengewinde M6	-	16
MW-2356003	Gerade Anschlussverschraubung C1/C, Schlauch 6/4, AG M12x1,5	-	16
MW-2356004	Gerade Verschraubung C1/C, Schlauch 6/4, AG BSP 3/8	-	16
MW-2356005	Gerade Anschlussverschraubung C1/C, Schlauch 8/6, AG M12x1,5	-	16

Anschluss mit Außengewinde Typ C1/C, vorgesehen für die Verbindung von Schläuchen aus weichen Kunststoffen. Die Verbindung erfolgt durch Aufstecken des Schlauches auf das Ende und Festziehen durch Anziehen der Mutter. Material: vernickeltes Messing. Betriebsdruck: 18 bar.
