Wie installiere ich das Pneumatisches Drosselrückschlagventil RFL L U Version für Ventil (Schlauch - Gewinde) korrekt und welche Medien/Temperaturen/Druckbereiche sind zulässig?

Installation: - Pneumatisches Drosselrückschlagventil RFL L U Version für Ventil (Schlauch - Gewinde) in die gewünschte Durchflussrichtung einsetzen: Steckanschluss am Eingang (Schlauchseite), Gewindeanschluss mit O‑Ring am Ausgang (Ventilseite). - Schlauch rechtwinklig ablängen, bis zum Anschlag in den Steckanschluss eindrücken. - Gewindeanschluss mit O‑Ring handfest in das Ventil einschrauben, anschließend gemäß Herstellerangabe anziehen (nicht überdrehen). - Drossel durch Drehen der Stellschraube einstellen, Kontermutter ggf. sichern. - Nach Anschluss Leckageprüfung durchführen. Zulässige Medien/Temperaturen/Druck: - Medium: gefilterte Druckluft, geölt oder ungeölt. - Betriebstemperatur: −20 °C bis +60 °C. - Betriebsdruck: bis 10 bar.

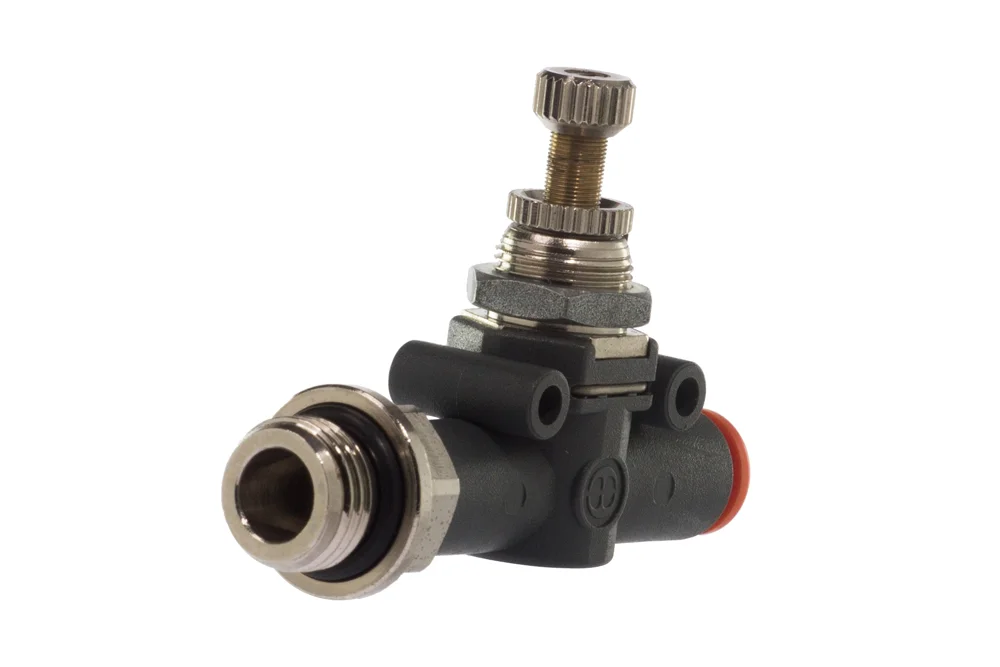

Pneumatisches Drosselrückschlagventil RFL L U Ausführung für Ventil (Schlauch – Gewinde)

Alle Produkte, Funktionale Beschläge/

Zusätzliche Information

Material	P – Material (Kunststoff)

Drosselrückschlagventil RFL L Typ U (Steckverbindung am Eingang und Gewindeanschluss mit O-Ring am Ausgang, für das Ventil) regelt den Luftstrom in einer Richtung. Betriebsdruck: 10 bar. Betriebstemperatur: von -20°C bis +60° C. Medium: gefilterte Druckluft, geölt oder ungeölt.

Liste der Produktvarianten

Artikelnummer	Produktvariantenname	DN	BAR	Verfügbarkeit	Preis	Aktionen
MW-9041508	Drosselrückschlagventil für Ventil RFL L U, Schlauch 6 mm - AG BSP 1/8	-	10	Auf Lager	$0.00	Anfrage
MW-9041509	Drosselrückschlagventil für Ventil RFL L U, Schlauch 6 mm - AG BSP 1/4	-	10	Auf Lager	$0.00	Anfrage
MW-9041510	Drosselrückschlagventil für Ventil RFL L U, Schlauch 8 mm - AG BSP 1/8	-	10	Auf Lager	$0.00	Anfrage
MW-9041511	Drosselrückschlagventil für Ventil RFL L U, Schlauch 8 mm - AG BSP 1/4	-	10	Auf Lager	$0.00	Anfrage
MW-9041512	Drosselrückschlagventil für Ventil RFL L U, Schlauch 8 mm - AG BSP 3/8	-	10	Auf Lager	$0.00	Anfrage

Benötigen Sie eine größere Produktmenge oder ein individuelles Angebot?

Rufen Sie uns an: +49 1525 2126530 oder schreiben Sie uns eine E-Mail: p.rinelli@tubes-international.com

ANFRAGE SENDEN

Drosselrückschlagventil RFL L Typ U (Steckverbindung am Eingang und Gewindeanschluss mit O-Ring am Ausgang, für das Ventil) regelt den Luftstrom in einer Richtung. Betriebsdruck: 10 bar. Betriebstemperatur: von -20°C bis +60° C. Medium: gefilterte Druckluft, geölt oder ungeölt.
