Wie montiere ich die Mutter für Schraubverbindungen für Pneumatikschläuche Serie C, Typ C10 korrekt auf einen weichen Kunststoffschlauch, damit die Verbindung sicher und dicht ist?

So montieren Sie die Mutter für Schraubverbindungen für Pneumatikschläuche Serie C, Typ C10 korrekt: 1. Schlauchende rechtwinklig und gratfrei abschneiden. 2. Schlauch außen und Anschluss sauber und trocken halten. 3. Mutter für Schraubverbindungen für Pneumatikschläuche Serie C, Typ C10 zuerst auf den Schlauch schieben (Gewinde zur Schlauchspitze). 4. Schlauch vollständig bis Anschlag auf den Anschluss aufstecken. 5. Mutter handfest ansetzen und gleichmäßig festziehen, bis spürbarer Widerstand entsteht. 6. Nicht überdrehen, um weichen Kunststoff nicht zu beschädigen. 7. Dichtheitsprüfung: Druck langsam aufbauen und mit Lecksuchspray oder Seifenwasser prüfen. Hinweis: Material ist vernickeltes Messing – geeignet für weiche Kunststoffschläuche; bei Bedarf Stützhülse im Schlauch verwenden (abhängig von Schlauchwandstärke).

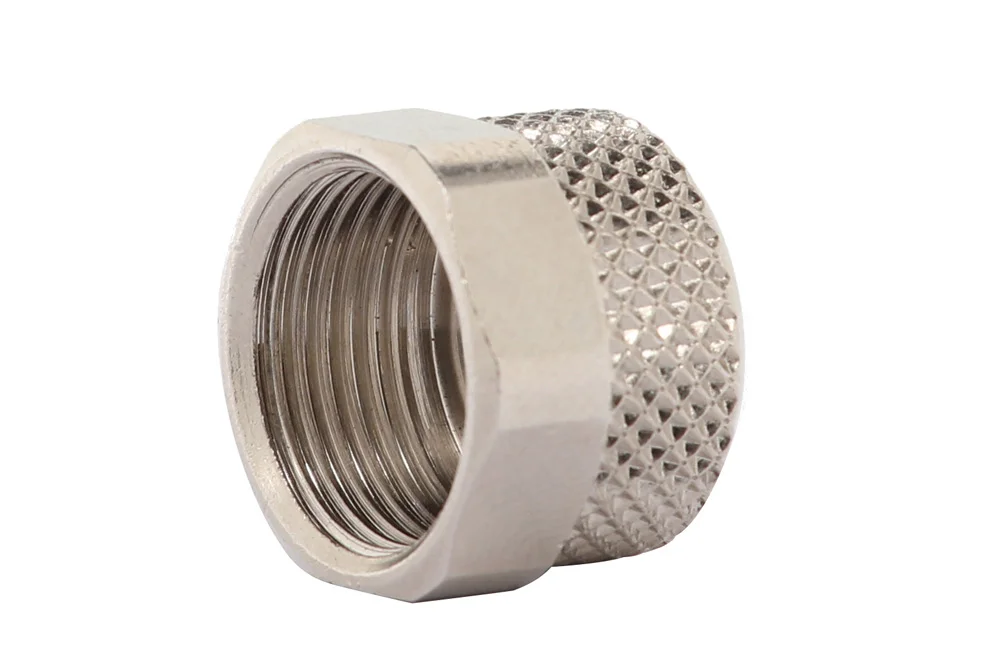

Mutter für Schraubverbindungen für Pneumatikschläuche Serie C, Typ C10

Alle Produkte, Rohrformstücke/

Zusätzliche Information

Mutter für Schlauchkupplungen, die zum Verbinden von Schläuchen aus weichen Kunststoffen bestimmt sind. Die Verbindung erfolgt durch Aufstecken des Schlauchs auf den Anschluss und Festziehen durch Anziehen der Mutter. Material: vernickeltes Messing.

Liste der Produktvarianten

Artikelnummer	Name der Produktvariante	Nenn - innendurchmesser	Arbeitsdruck [bar]
MW-2310001	Mutter C10, Schlauch 4/2, AG M7x0,5	-	-
MW-2310002	Mutter C10, Schlauch 6/4 - M5, Innengewinde M8x0,5	-	-
MW-2310003	Mutter C10, Schlauch 6/4, Innengewinde M10x1	-	-
MW-2310004	Mutter C10, Schlauch 8/6, AG M12x1	-	-
MW-2310005	Mutter C10, Schlauch 10/8, Innengewinde M14x1	-	-
MW-2310006	Mutter C10, Schlauch 12/10, IG M16x1	-	-
MW-2310009	Mutter C10, Schlauch 5/3, Innengewinde M7x0,75	-	-
MW-2310010	Mutter C10, Schlauch 6/4, Innengewinde M8x0,75	-	-
MW-2310011	Mutter C10, Schlauch 15/12,5, Innengewinde M20x1	-	-

Mutter für Schlauchkupplungen, die zum Verbinden von Schläuchen aus weichen Kunststoffen bestimmt sind. Die Verbindung erfolgt durch Aufstecken des Schlauchs auf den Anschluss und Festziehen durch Anziehen der Mutter. Material: vernickeltes Messing.
