Wie stelle ich beim Mini-Winkelreduzierventil RMC (Gewinde-Schlauch) den Ausgangsdruck (1–8 bar) korrekt ein und welche Medien/Temperaturen (-20 bis +60°C) sind zulässig?

Beim Mini-Winkelreduzierventil RMC (Gewinde-Schlauch) stellen Sie den Ausgangsdruck (1–8 bar) wie folgt ein: - Zufuhr drucklos machen. - Einstellschraube am Ventil lösen/sperre lösen. - Unter Druck schrittweise drehen: im Uhrzeigersinn erhöht, gegen Uhrzeigersinn verringert den Ausgangsdruck. - Mit Manometer den Ausgangsdruck kontrollieren und auf 1–8 bar einstellen. - Einstellung sichern (Kontermutter/Arretierung). - Anlage wieder normal betreiben, Dichtheit prüfen. Zulässige Medien/Temperaturen: - Medium: gefilterte Druckluft, geölt oder ungeölt. - Betriebstemperatur: −20 bis +60 °C. - Betriebsdruck max.: 10 bar.

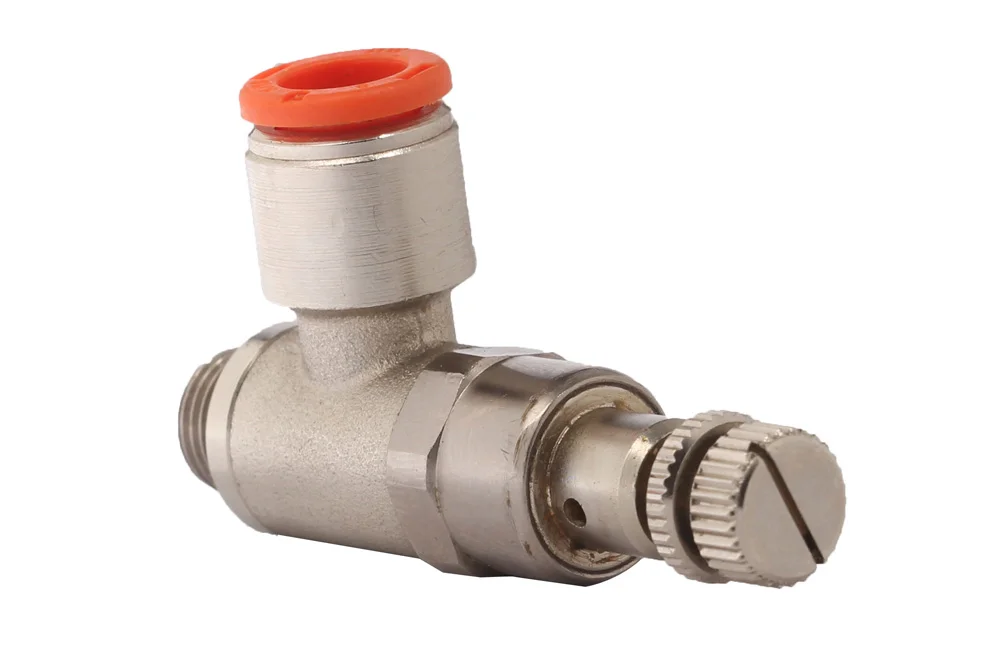

Mini-Winkelreduzierventil RMC (Gewinde-Schlauch)

Alle Produkte, Funktionale Beschläge/

Zusätzliche Information

Material	B – brass (bronze)

Miniatur-Winkelreduzierventil Typ RMC (Gewindeanschluss mit O-Ring am Eingang und Steckanschluss am Ausgang) gewährleistet durch seine Geometrie die Parallelität der Leitung zu den übrigen Installationselementen. Ausgangsdruckbereich: 1 ÷ 8 bar. Betriebsdruck: 10 bar. Betriebstemperatur: von -20°C bis +60°C. Medium: gefilterte Druckluft, geölt oder ungeölt.

Liste der Produktvarianten

Artikelnummer	Name der Produktvariante	Nenn - innendurchmesser	Arbeitsdruck [bar]
MW-9061102	Winkelreduzierventil RMC, AG BSP 1/8" - Schlauch 4 mm (Ausgang)	-	10
MW-9061108	Winkelreduzierventil RMC, AG BSP 1/8" - Schlauch 6 mm (Ausgang)	-	10
MW-9061109	Winkelreduzierventil RMC, AG BSP 1/4" - Schlauch 6 mm (Ausgang)	-	10
MW-9061110	Winkelreduzierventil RMC, AG BSP 1/8" - Schlauch 8 mm (Ausgang)	-	10
MW-9061111	Winkelreduzierventil RMC, AG BSP 1/4" - Schlauch 8 mm (Ausgang)	-	10
MW-9061112	Winkelreduzierventil RMC, AG BSP 1/4" - Schlauch 10 mm (Ausgang)	-	10

Miniatur-Winkelreduzierventil Typ RMC (Gewindeanschluss mit O-Ring am Eingang und Steckanschluss am Ausgang) gewährleistet durch seine Geometrie die Parallelität der Leitung zu den übrigen Installationselementen. Ausgangsdruckbereich: 1 ÷ 8 bar. Betriebsdruck: 10 bar. Betriebstemperatur: von -20°C bis +60°C. Medium: gefilterte Druckluft, geölt oder ungeölt.
