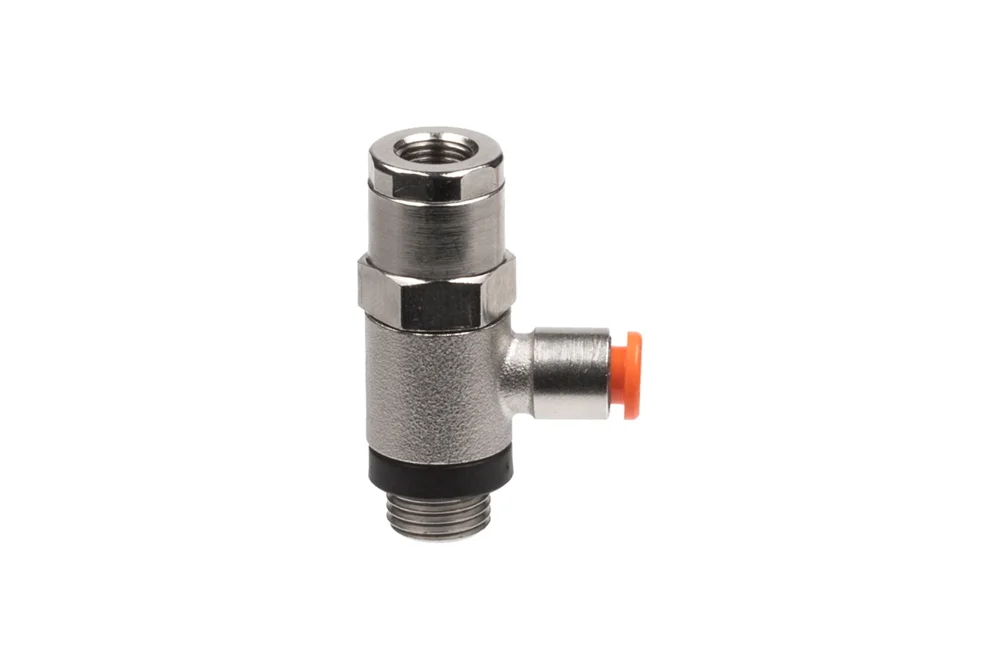

Pneumatisches Absperrventil aus Messing STOP STP-U mit Rückschlagventil und Steckverbindung

Q: Wie installiere ich das Pneumatisches Absperrventil aus Messing STOP STP-U mit Rückschlagventil und Steckverbindung korrekt an den Versorgungsanschlüssen des Aktuators?

So installieren Sie das Pneumatisches Absperrventil aus Messing STOP STP-U mit Rückschlagventil und Steckverbindung korrekt: 1) Anlage drucklos machen (0 bar), Umgebung −10°C bis +60°C beachten. 2) Ventilflussrichtung prüfen (P → A). Gehäuse aus vernickeltem Messing nicht verspannen. 3) Steckverbindungen reinigen, Schläuche rechtwinklig schneiden; NBR‑Dichtungen nicht fetten mit ungeeigneten Medien. 4) P (Versorgung) des Pneumatisches Absperrventil aus Messing STOP STP-U mit Rückschlagventil und Steckverbindung an die Druckluft (0,5–10 bar) anschließen. 5) A (Ausgang) an den Versorgungsanschluss des Aktuators führen. 6) Steuersignalport (z. B. 1/8") an die pneumatische Steuerleitung anschließen. 7) Schläuche bis Anschlag einstecken, Zugtest durchführen, Leckprüfung mit Lecksuchspray. 8) Anlage belüften, Steuersignal anlegen: Aktuator muss fahren; Steuersignal entfernen: Aktuator stoppt (Rückschlag sichert). 9) Regelmäßige Dichtheits- und Funktionsprüfung durchführen.

Alle Produkte, Pneumatische Ventile/

Zusätzliche Information

Material	B – brass (bronze)

Absperrventil STOP Serie STP-U mit Rückschlagventil und Steckverbindung, hauptsächlich als Sicherheitsventil verwendet. Nach der Montage an den Versorgungsanschlüssen des Aktuators ermöglicht es den Luftstrom nur bei Vorhandensein eines pneumatischen Steuersignals. Der Aktuator wird bei einem Abfall des Steuerdrucks gestoppt. Betriebsdruck: 0,5 ÷ 10 bar. Betriebstemperatur: von -10°C bis +60°C. Gehäusematerial: vernickeltes Messing. Dichtung: NBR.

Liste der Produktvarianten

Artikelnummer	Produktvariantenname	DN	BAR	Verfügbarkeit	Preis	Aktionen
MW-W6001001106	STOP-Ventil mit Rückschlagventil STP-U, Schlauch 6 mm / AG 1/8", Pilot IG M5	-	10	Auf Lager	$0.00	Anfrage
MW-W6001011106	STOP-Ventil mit Rückschlagventil STP-U, Schlauch 6 mm / AG 1/4", Pilot IG 1/8"	-	10	Auf Lager	$0.00	Anfrage
MW-W6001011108	STOP-Ventil mit Rückschlagventil STP-U, Schlauch 8 mm / AG 1/4", Pilot IG 1/8"	-	10	Auf Lager	$0.00	Anfrage
MW-W6001021108	STOP-Ventil mit Rückschlagventil STP-U, Schlauch 8 mm / AG 3/8", Pilot IG 1/8"	-	10	Auf Lager	$0.00	Anfrage
MW-W6001021110	STOP-Ventil mit Rückschlagventil STP-U, Schlauch 10 mm / AG 3/8", Pilot IG 1/8"	-	10	Auf Lager	$0.00	Anfrage
MW-W6001031112	STOP-Ventil mit Rückschlagventil STP-U, Schlauch 12 mm / AG 1/2", Pilot IG 1/8"	-	10	Auf Lager	$0.00	Anfrage

Benötigen Sie eine größere Produktmenge oder ein individuelles Angebot?

Rufen Sie uns an: +49 1525 2126530 oder schreiben Sie uns eine E-Mail: p.rinelli@tubes-international.com

ANFRAGE SENDEN

Absperrventil STOP Serie STP-U mit Rückschlagventil und Steckverbindung, hauptsächlich als Sicherheitsventil verwendet. Nach der Montage an den Versorgungsanschlüssen des Aktuators ermöglicht es den Luftstrom nur bei Vorhandensein eines pneumatischen Steuersignals. Der Aktuator wird bei einem Abfall des Steuerdrucks gestoppt. Betriebsdruck: 0,5 ÷ 10 bar. Betriebstemperatur: von -10°C bis +60°C. Gehäusematerial: vernickeltes Messing. Dichtung: NBR.
