Messkit für Hydraulik mit Anschlüssen, Schlauch und 2 Manometern 160 und 315 bar, BOX

Q: Kann ich mit dem Messkit für Hydraulik mit Anschlüssen, Schlauch und 2 Manometern 160 und 315 bar, BOX sowohl BSP- als auch NPT-Anschlüsse prüfen?

Ja. Das Messkit für Hydraulik mit Anschlüssen, Schlauch und 2 Manometern 160 und 315 bar, BOX enthält sowohl BSP- als auch NPT-Anschlüsse. Konkret: Manometer mit 1/4" BSP (0–160 bar und 0–315 bar), Messanschlüsse mit AG 1/4" BSP und 3/8" BSP (Typ E) sowie einen Messanschluss mit AG 1/4" NPT (Typ C). Über die Adapter mit M16x2 sowie den Schlauch DN2 (IG M16x2) können beide Gewindenormen im System geprüft werden.

Alle Produkte, Messdatensätze/

Zusätzliche Information

Material	P – Material (Kunststoff)

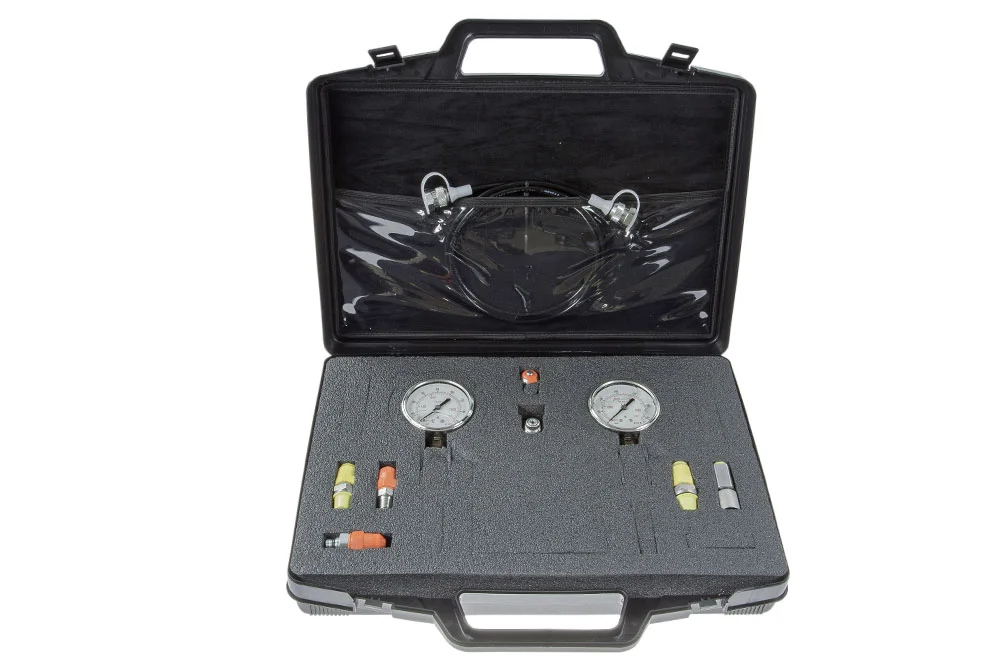

Messkit zur Diagnose von Hydrauliksystemen durch Druckmessung. Der Satz wird in einem Kunststoffkoffer in folgender Konfiguration geliefert: 1. Glyzerinmanometer 63 mm, unterer Anschluss 1/4” BSP, 0 ÷ 160 bar, Glyzerinmanometer 63 mm, unterer Anschluss 1/4” BSP, 0 ÷ 315 bar. 2. Messanschluss M16x2 mit Kunststoffkappe, mit AG 1/4” BSP, Typ E, Messanschluss M16x2 mit Kunststoffkappe, mit AG 3/8” BSP, Typ E. 3. Messanschluss M16x2 mit Kunststoffkappe, mit AG 1/4” NPT, Typ C. 4. Messanschluss M16x2 mit Kunststoffkappe, mit AG M10x1, Typ F. 6. Metallkappe M16x2. 7. Anschluss mit IG 1/4” BSP für Manometer, mit IG M16x2. 8. 90° Winkelanschluss mit IG 1/4” BSP für Manometer, mit AG M16x2. 10. Schlauch DN2 (630 bar) mit zwei Messanschlüssen IG M16x2 L = 1,5 m. Material der Anschlüsse: verzinkter Stahl. Dichtung: NBR.

Liste der Produktvarianten

Artikelnummer	Name der Produktvariante	Nenn - innendurchmesser	Arbeitsdruck [bar]	Anfrage	Katalog
DC-BOX-01	Messkit BOX mit 2 Manometern (160 / 315 bar)	-	-

Messkit zur Diagnose von Hydrauliksystemen durch Druckmessung. Der Satz wird in einem Kunststoffkoffer in folgender Konfiguration geliefert: 1. Glyzerinmanometer 63 mm, unterer Anschluss 1/4” BSP, 0 ÷ 160 bar, Glyzerinmanometer 63 mm, unterer Anschluss 1/4” BSP, 0 ÷ 315 bar. 2. Messanschluss M16x2 mit Kunststoffkappe, mit AG 1/4” BSP, Typ E, Messanschluss M16x2 mit Kunststoffkappe, mit AG 3/8” BSP, Typ E. 3. Messanschluss M16x2 mit Kunststoffkappe, mit AG 1/4” NPT, Typ C. 4. Messanschluss M16x2 mit Kunststoffkappe, mit AG M10x1, Typ F. 6. Metallkappe M16x2. 7. Anschluss mit IG 1/4” BSP für Manometer, mit IG M16x2. 8. 90° Winkelanschluss mit IG 1/4” BSP für Manometer, mit AG M16x2. 10. Schlauch DN2 (630 bar) mit zwei Messanschlüssen IG M16x2 L = 1,5 m. Material der Anschlüsse: verzinkter Stahl. Dichtung: NBR.
