Messkit für Hydraulik mit Anschlüssen, 2 Schläuchen und 3 Manometern 100, 250 und 400 bar, BOX

Q: Kann ich mit dem Messkit für Hydraulik mit Anschlüssen, 2 Schläuchen und 3 Manometern 100, 250 und 400 bar, BOX Drücke in BSP-, NPT- und UNF-Systemen sicher prüfen?

Ja. Mit dem Messkit für Hydraulik mit Anschlüssen, 2 Schläuchen und 3 Manometern 100, 250 und 400 bar, BOX können Drücke in BSP-, NPT- und UNF-Systemen sicher geprüft werden. Das Set enthält: - Manometer 0–100/250/400 bar mit 1/4" BSP-Anschluss - Messanschlüsse: 1/4" und 3/8" BSP (Typ E), 1/4" und 3/8" NPT (Typ C), M10x1, 7/16"-20 UNF, 9/16"-18 UNF (Typ F) - Adapter für Manometer (1/4" und 1/2" BSP auf M16x2) - DN2-Schläuche 630 bar (1 m und 2 m) mit M16x2 - Werkstoffe: verzinkter Stahl, Dichtung NBR Damit sind kompatible, druckfeste Verbindungen für BSP, NPT und UNF vorhanden; die Schläuche sind bis 630 bar ausgelegt, die Manometer bis 400 bar. Voraussetzung: korrekte Auswahl/ Montage der passenden Anschlüsse und Dichtungen.

Alle Produkte, Messdatensätze/

Zusätzliche Information

Material	P – Material (Kunststoff)

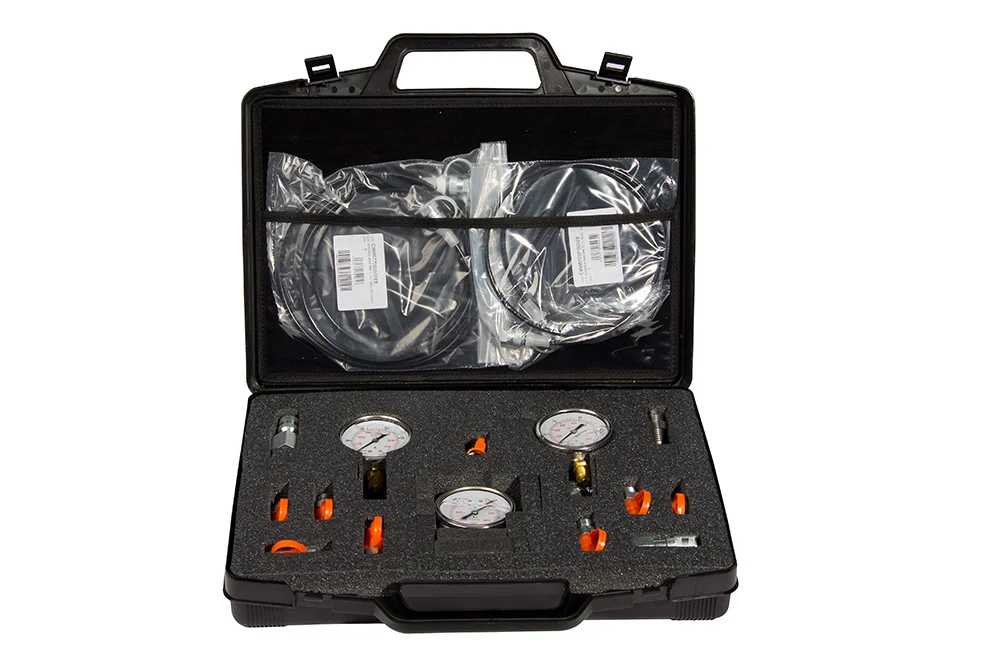

Messkit zur Diagnose von Hydrauliksystemen durch Druckmessung. Das Set wird in einem Kunststoffkoffer in folgender Konfiguration geliefert: 1. Glyzerinmanometer 63 mm, unterer Anschluss 1/4” BSP, 0 ÷ 100 bar, Glyzerinmanometer 63 mm, unterer Anschluss 1/4” BSP, 0 ÷ 250 bar, Glyzerinmanometer 63 mm, unterer Anschluss 1/4” BSP, 0 ÷ 400 bar. 2. Messanschluss M16x2 mit Kunststoffkappe, mit Außengewinde 1/4” BSP, Typ E, Messanschluss M16x2 mit Kunststoffkappe, mit Außengewinde 3/8” BSP, Typ E. 3. Messanschluss M16x2 mit Kunststoffkappe, mit Außengewinde 1/4” NPT, Typ C, Messanschluss M16x2 mit Kunststoffkappe, mit Außengewinde 3/8” NPT, Typ C. 4. Messanschluss M16x2 mit Kunststoffkappe, mit Außengewinde M10x1, Typ F, Messanschluss M16x2 mit Kunststoffkappe, mit Außengewinde 7/16”-20 UNF, Typ F, Messanschluss M16x2 mit Kunststoffkappe, mit Außengewinde 9/16”-18 UNF, Typ F. 5. Messanschluss M16x2 mit Metallkappe, mit DIN 2353 Anschluss mit Innengewinde M18x1,5, 12L. 6. Metallkappe M16x2. 7. Anschluss mit Innengewinde 1/4” BSP für Manometer, mit Innengewinde M16x2, Anschluss mit Innengewinde 1/2” BSP für Manometer, mit Innengewinde M16x2. 9. Anschluss mit Innengewinde 1/4” BSP für Manometer, Schott, mit Außengewinde M16x2. 10. Schlauch DN2 (630 bar) mit zwei Messanschlüssen Innengewinde M16x2 L = 1 m, Schlauch DN2 (630 bar) mit zwei Messanschlüssen Innengewinde M16x2 L = 2 m. Material der Anschlüsse: verzinkter Stahl. Dichtung: NBR.

Liste der Produktvarianten

Artikelnummer	Produktvariantenname	DN	BAR	Verfügbarkeit	Preis	Menge	Aktionen	Katalog
DC-BOX-02	Messkit BOX mit 3 Manometern (100 / 250 / 400 bar)	-	-	Auf Lager	$0.00		Anfrage

Benötigen Sie eine größere Produktmenge oder ein individuelles Angebot?

Rufen Sie uns an: +49 1525 2126530 oder schreiben Sie uns eine E-Mail: p.rinelli@tubes-international.com

ANFRAGE SENDEN

Messkit zur Diagnose von Hydrauliksystemen durch Druckmessung. Das Set wird in einem Kunststoffkoffer in folgender Konfiguration geliefert: 1. Glyzerinmanometer 63 mm, unterer Anschluss 1/4” BSP, 0 ÷ 100 bar, Glyzerinmanometer 63 mm, unterer Anschluss 1/4” BSP, 0 ÷ 250 bar, Glyzerinmanometer 63 mm, unterer Anschluss 1/4” BSP, 0 ÷ 400 bar. 2. Messanschluss M16x2 mit Kunststoffkappe, mit Außengewinde 1/4” BSP, Typ E, Messanschluss M16x2 mit Kunststoffkappe, mit Außengewinde 3/8” BSP, Typ E. 3. Messanschluss M16x2 mit Kunststoffkappe, mit Außengewinde 1/4” NPT, Typ C, Messanschluss M16x2 mit Kunststoffkappe, mit Außengewinde 3/8” NPT, Typ C. 4. Messanschluss M16x2 mit Kunststoffkappe, mit Außengewinde M10x1, Typ F, Messanschluss M16x2 mit Kunststoffkappe, mit Außengewinde 7/16”-20 UNF, Typ F, Messanschluss M16x2 mit Kunststoffkappe, mit Außengewinde 9/16”-18 UNF, Typ F. 5. Messanschluss M16x2 mit Metallkappe, mit DIN 2353 Anschluss mit Innengewinde M18x1,5, 12L. 6. Metallkappe M16x2. 7. Anschluss mit Innengewinde 1/4” BSP für Manometer, mit Innengewinde M16x2, Anschluss mit Innengewinde 1/2” BSP für Manometer, mit Innengewinde M16x2. 9. Anschluss mit Innengewinde 1/4” BSP für Manometer, Schott, mit Außengewinde M16x2. 10. Schlauch DN2 (630 bar) mit zwei Messanschlüssen Innengewinde M16x2 L = 1 m, Schlauch DN2 (630 bar) mit zwei Messanschlüssen Innengewinde M16x2 L = 2 m. Material der Anschlüsse: verzinkter Stahl. Dichtung: NBR.
