Wie wähle ich für das Manometer für Druckminderer mit rückseitigem Anschluss, quadratische Skala, Typ M den passenden Messbereich (0–4 oder 0–12 bar), damit 75% des Maximalbereichs nicht überschritten werden?

Wählen Sie den Messbereich des Manometer für Druckminderer mit rückseitigem Anschluss, quadratische Skala, Typ M so, dass Ihr üblicher Arbeitsdruck höchstens 75% des Skalenendwerts erreicht. - Bereich 0–4 bar: geeignet, wenn Ihr Arbeitsdruck ≤ 3 bar (75% von 4 bar). - Bereich 0–12 bar: geeignet, wenn Ihr Arbeitsdruck ≤ 9 bar (75% von 12 bar). Liegt Ihr Arbeitsdruck z. B. bei 2,5–3 bar, wählen Sie 0–4 bar; bei 4–9 bar wählen Sie 0–12 bar. Für beste Ablesegenauigkeit immer den kleinsten Bereich wählen, der die 75%-Regel einhält.

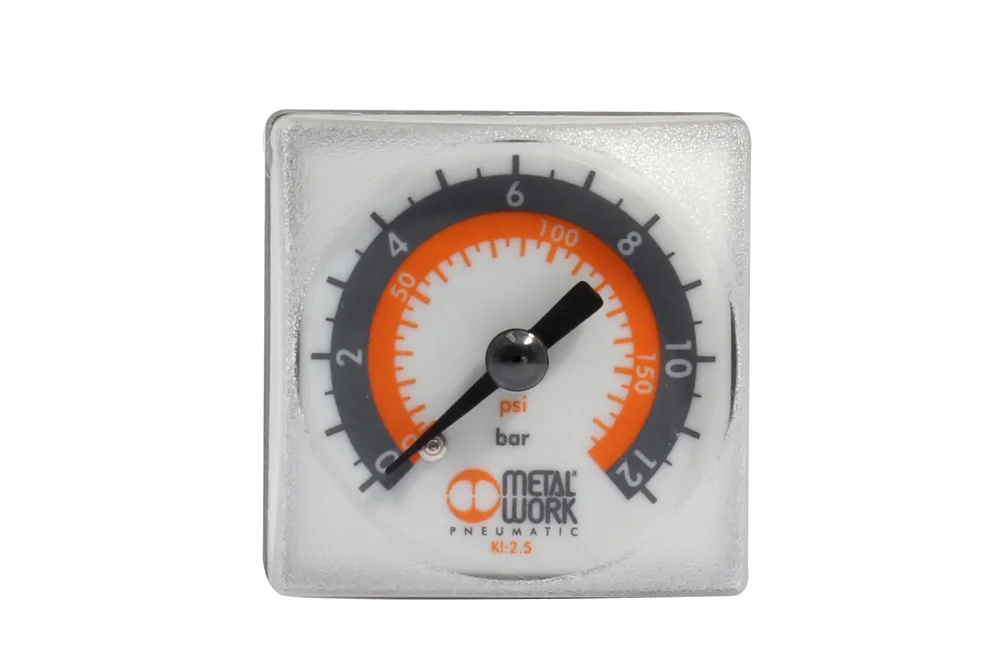

Manometer für Druckminderer mit rückseitigem Anschluss, quadratische Skala, Typ M

Alle Produkte, Zubehör für FRL/

Zusätzliche Information

Maximale Betriebstemperatur [°C]	50

Universelles Manometer, montiert an Druckminderern vom Typ SYNTESI, BIT, SKILLAIR und NEW DEAL mit quadratischem Zifferblatt. Der Messbereich sollte entsprechend dem Arbeitsdruck gewählt werden, sodass er 75% des maximalen Bereichs nicht überschreitet. Skala ausgedrückt in Bar und PSI. Größe: 1/8″. Betriebstemperatur: bis +50°C. Durchmesser des Zifferblatts: 40×40 mm. Messbereich: 0 ÷ 4 oder 0 ÷ 12 Bar. Gehäusematerial: Kunststoff. Zifferblattmaterial: Aluminium. Füllung: keine (trockenes Manometer).

Liste der Produktvarianten

Artikelnummer	Produktvariantenname	DN	BAR	Verfügbarkeit	Preis	Menge	Aktionen	Katalog
MW-9700109	Manometer M 40x40 1/8, 0÷4 bar	-	-	Auf Lager	$0.00		Anfrage
MW-9700110	Manometer M 40x40 1/8 0÷12 bar	-	-	Auf Lager	$0.00		Anfrage

Benötigen Sie eine größere Produktmenge oder ein individuelles Angebot?

Rufen Sie uns an: +49 1525 2126530 oder schreiben Sie uns eine E-Mail: p.rinelli@tubes-international.com

ANFRAGE SENDEN

Universelles Manometer, montiert an Druckminderern vom Typ SYNTESI, BIT, SKILLAIR und NEW DEAL mit quadratischem Zifferblatt. Der Messbereich sollte entsprechend dem Arbeitsdruck gewählt werden, sodass er 75% des maximalen Bereichs nicht überschreitet. Skala ausgedrückt in Bar und PSI. Größe: 1/8″. Betriebstemperatur: bis +50°C. Durchmesser des Zifferblatts: 40×40 mm. Messbereich: 0 ÷ 4 oder 0 ÷ 12 Bar. Gehäusematerial: Kunststoff. Zifferblattmaterial: Aluminium. Füllung: keine (trockenes Manometer).
