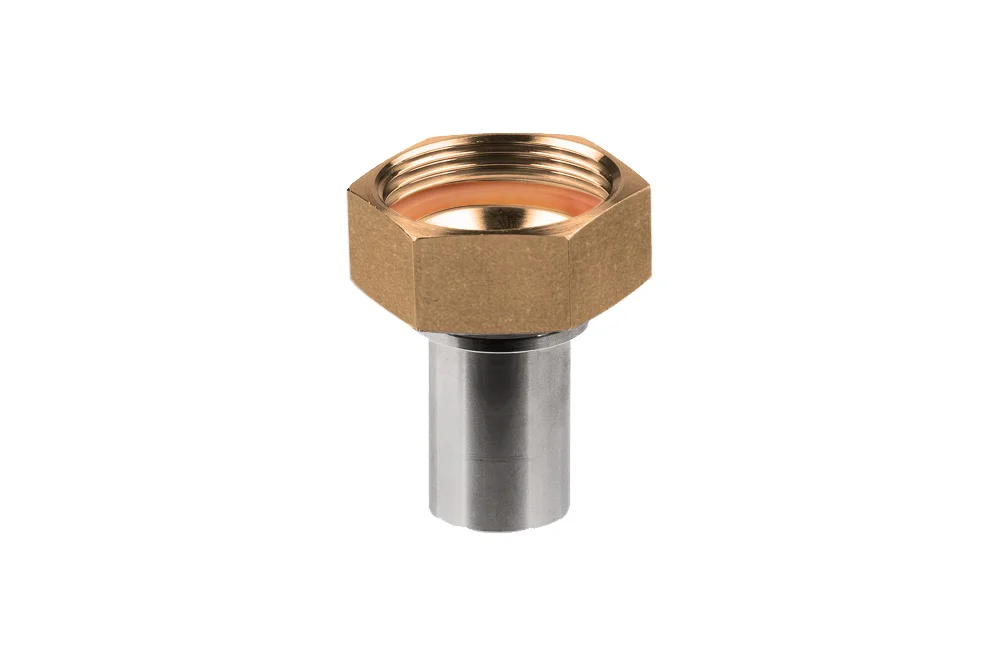

Anschluss mit Innengewinde und glattem Stutzen mit Schloss für Schalenklemme, Stahl AISI 316, Messingmutter, Typ MSL

Q: Ist der Anschluss mit Innengewinde und glattem Stutzen mit Schloss für Schalenklemme, Stahl AISI 316, Messingmutter, Typ MSL, mit EN 14420-3/DIN 2817 Klemmen RS 636/637 kompatibel und bis 25 bar nutzbar?

Ja. Der Anschluss mit Innengewinde und glattem Stutzen mit Schloss für Schalenklemme, Stahl AISI 316, Messingmutter, Typ MSL ist mit EN 14420-3/DIN 2817 Schalenklemmen kompatibel, allerdings ausdrücklich nur mit den Klemmen RS 636 und RS 637. Der zulässige Betriebsdruck beträgt 25 bar.

Alle Produkte, Gewindekupplungen und Adapter/

Zusätzliche Information

Material	Edelstahl

Das BSP-Innengewindeanschlussstück mit drehbarer Mutter und Schlauchstutzen, Typ MSL, ist für die Montage an Gummischläuchen und einigen Kunststoff-Industrieschläuchen vorgesehen. Befestigung mittels Schalenklemmen EN 14420-3 / DIN 2817 (nur Klemmen RS 636… und RS-637…). Sie können auch mit entsprechenden Presshülsen verpresst werden. Betriebsdruck: 25 bar. Material: Schlauchstutzen – Edelstahl AISI 316, drehbare Mutter – Messing. Dichtung: Flachdichtung (standardmäßig im Lieferumfang enthalten PTFE). Betriebstemperatur: von -20°C bis +65°C gemäß EN-14420.

Liste der Produktvarianten

Artikelnummer	Name der Produktvariante	Nenn - innendurchmesser	Arbeitsdruck [bar]
GD-MSLB-025-019-SSMS	MSL-Anschluss AG BSP 1", für Schlauch 19 mm, AISI 316, Messingmutter	20	25
GD-MSLB-025-025-SSMS	MSL-Anschluss GW BSP 1", für Schlauch 25 mm, AISI 316, Messingmutter	25	25
GD-MSLB-032-025-SSMS	MSL-Anschluss GW BSP 1.1/4", für Schlauch 25 mm, AISI 316, Messingmutter	25	25
GD-MSLB-032-032-SSMS	MSL-Anschluss GW BSP 1.1/4", für Schlauch 32 mm, AISI 316, Messingmutter	32	25
GD-MSLB-038-032-SSMS	MSL-Anschluss GW BSP 1.1/2", für Schlauch 32 mm, AISI 316, Messingmutter	32	25
GD-MSLB-038-038-SSMS	Anschluss MSL IG BSP 1.1/2", für Schlauch 38 mm, AISI 316, Messingmutter	38	25
GD-MSLB-050-038-SSMS	MSL-Anschluss GW BSP 2", für Schlauch 38 mm, AISI 316, Messingmutter	38	25
GD-MSLB-050-050-SSMS	MSL-Anschluss GW BSP 2", für Schlauch 50 mm, AISI 316, Messingmutter	50	25
GD-MSLB-065-050-SSMS	Anschluss MSL IG BSP 2.1/2", für Schlauch 50 mm, AISI 316, Messingmutter	50	25
GD-MSLB-065-065-SSMS	MSL-Anschluss GW BSP 2.1/2", für Schlauch 65 mm, AISI 316, Messingmutter	65	25
GD-MSLB-080-075-SSMS	MSL-Anschluss GW BSP 3", für Schlauch 75 mm, AISI 316, Messingmutter	75	25

Das BSP-Innengewindeanschlussstück mit drehbarer Mutter und Schlauchstutzen, Typ MSL, ist für die Montage an Gummischläuchen und einigen Kunststoff-Industrieschläuchen vorgesehen. Befestigung mittels Schalenklemmen EN 14420-3 / DIN 2817 (nur Klemmen RS 636… und RS-637…). Sie können auch mit entsprechenden Presshülsen verpresst werden. Betriebsdruck: 25 bar. Material: Schlauchstutzen – Edelstahl AISI 316, drehbare Mutter – Messing. Dichtung: Flachdichtung (standardmäßig im Lieferumfang enthalten PTFE). Betriebstemperatur: von -20°C bis +65°C gemäß EN-14420.
