Wie wähle ich für den Hydraulischer Kolbenzylinder, einfachwirkend, Typ SE die passende Tragfähigkeit (kg/100 bar) und den richtigen Hub?

So wählen Sie für Hydraulischer Kolbenzylinder, einfachwirkend, Typ SE: - Tragfähigkeit (kg/100 bar): Berechnen Sie benötigte Kraft = Last (kg) × 9,81/10 ≈ Last×0,981 (kN). Wählen Sie den Kolbendurchmesser so, dass Tragfähigkeit×(Betriebsdruck/100 bar) ≥ benötigte Kraft. Max. 210 bar beachten. - Hub: Entspricht der erforderlichen Bewegungsstrecke; wählbar 100–700 mm. - Rahmenbedingungen: Medium Hydrauliköl, Temperatur −30 bis +110°C, Kolbendurchmesser 25–60 mm. Sicherheitsreserve (z. B. 20–30%) einplanen.

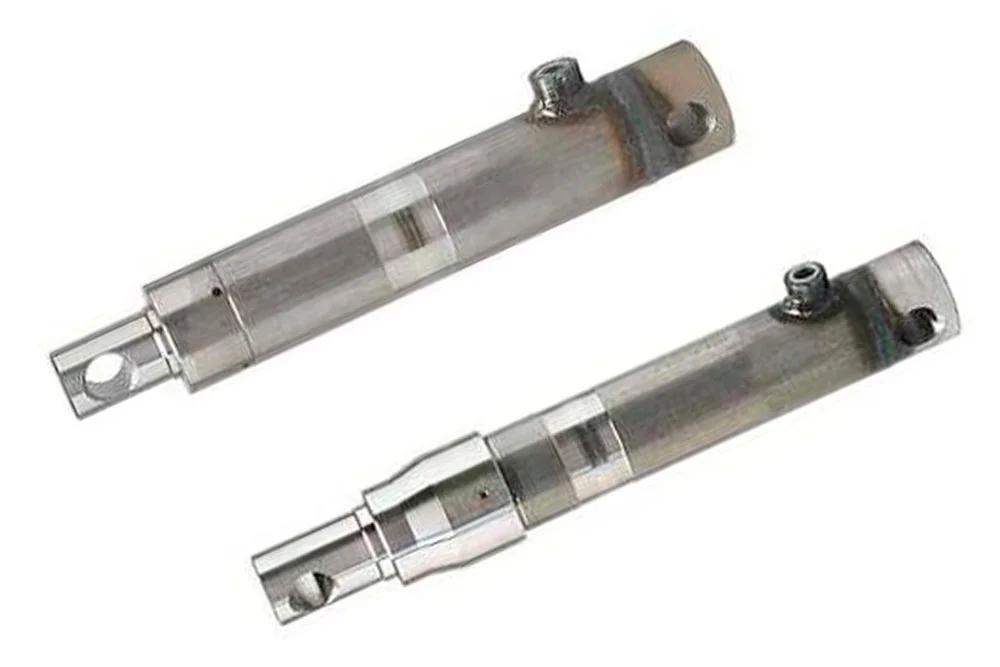

Hydraulischer Kolbenzylinder, einfachwirkend, Typ SE

Alle Produkte, Hydraulikzylinder/

Zusätzliche Information

Maximale Betriebstemperatur [°C]	110
Minimale Betriebstemperatur [°C]	-30
Standardlänge [m]	10

Einseitig wirkender Kolbenstangenzylinder mit verschraubter Stopfbuchse, vorgesehen für Hydrauliksysteme. Je nach Anwendung sollte die Tragfähigkeit (ausgedrückt in kG/100 bar) und der Hub des Zylinders St. ausgewählt werden. Dichtungssatz-Reparatursets auf Anfrage erhältlich. Kolbendurchmesser: Ø 25 mm ÷ Ø 60 mm. Arbeitshub: von 100 mm bis 700 mm. Maximaler Betriebsdruck: bis zu 210 bar. Medium: Hydrauliköl. Material: Kohlenstoffstahl, Gusseisen (Stopfbuchse). Schutzbeschichtung: verchromter Kolbenstange, Rest ohne Beschichtung. Dichtung: PU, POM, NBR. Betriebstemperatur: von -30°C bis +110°C.

Liste der Produktvarianten

Artikelnummer	Produktvariantenname	DN	BAR	Verfügbarkeit	Preis	Aktionen
HS-SE25100	Hydraulikzylinder einfachwirkend Ø 25/32 mm, Hub 100 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE25150	Hydraulikzylinder einfachwirkend Ø 25/32 mm, Hub 150 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE25200	Hydraulikzylinder einfachwirkend Ø 25/32 mm, Hub 200 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE25250	Hydraulikzylinder einfachwirkend Ø 25/32 mm, Hub 250 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE25300	Hydraulikzylinder einfachwirkend Ø 25/32 mm, Hub 300 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE30150	Hydraulikzylinder einfachwirkend Ø 30/40 mm, Hub 150 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE30200	Hydraulikzylinder einfachwirkend Ø 30/40 mm, Hub 200 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE30250	Hydraulikzylinder einfachwirkend Ø 30/40 mm, Hub 250 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE30300	Hydraulikzylinder einfachwirkend Ø 30/40 mm, Hub 300 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE30350	Hydraulikzylinder einfachwirkend Ø 30/40 mm, Hub 350 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE30400	Hydraulikzylinder einfachwirkend Ø 30/40 mm, Hub 400 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE30450	Hydraulikzylinder einfachwirkend Ø 30/40 mm, Hub 450 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE30550	Hydraulikzylinder einfachwirkend Ø 30/40 mm, Hub 550 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE30700	Hydraulikzylinder einfachwirkend, Durchmesser 30/40 mm, Hub 700 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE40200	Hydraulikzylinder einfachwirkend Ø 40/50 mm, Hub 200 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE40250	Hydraulikzylinder einfachwirkend Ø 40/50 mm, Hub 250 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE40300	Hydraulikzylinder einfachwirkend Ø 40/50 mm, Hub 300 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE40350	Hydraulikzylinder einfachwirkend Ø 40/50 mm, Hub 350 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE40400	Hydraulikzylinder einfachwirkend Ø 40/50 mm, Hub 400 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE40450	Hydraulikzylinder einfachwirkend Ø 40/50 mm, Hub 450 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE40500	Hydraulikzylinder einfachwirkend Ø 40/50 mm, Hub 500 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE40550	Hydraulikzylinder einfachwirkend Ø 40/50 mm, Hub 550 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE40600	Hydraulikzylinder einfachwirkend Ø 40/50 mm, Hub 600 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE40700	Hydraulikzylinder einfachwirkend, Durchmesser 40/50 mm, Hub 700 mm	-	180	Auf Lager	$0.00	Anfrage
HS-SE45200	Hydraulikzylinder einfachwirkend Ø 45/50 mm, Hub 200 mm	-	210	Auf Lager	$0.00	Anfrage
HS-SE45300	Hydraulikzylinder einfachwirkend Ø 45/50 mm, Hub 300 mm	-	210	Auf Lager	$0.00	Anfrage
HS-SE45400	Hydraulikzylinder einfachwirkend Ø 45/50 mm, Hub 400 mm	-	210	Auf Lager	$0.00	Anfrage
HS-SE45550	Hydraulikzylinder einfachwirkend, Durchmesser 45/50 mm, Hub 550 mm	-	210	Auf Lager	$0.00	Anfrage
HS-SE45700	Hydraulikzylinder einfachwirkend, Durchmesser 45/50 mm, Hub 700 mm	-	210	Auf Lager	$0.00	Anfrage
HS-SE50200	Hydraulikzylinder einfachwirkend Ø 50/55 mm, Hub 200 mm	-	210	Auf Lager	$0.00	Anfrage
HS-SE50300	Hydraulikzylinder einfachwirkend Ø 50/55 mm, Hub 300 mm	-	210	Auf Lager	$0.00	Anfrage
HS-SE50400	Hydraulikzylinder einfachwirkend Ø 50/55 mm, Hub 400 mm	-	210	Auf Lager	$0.00	Anfrage
HS-SE50550	Hydraulikzylinder einfachwirkend Ø 50/55 mm, Hub 550 mm	-	210	Auf Lager	$0.00	Anfrage
HS-SE50700	Hydraulikzylinder einfachwirkend, Ø 50/55 mm, Hub 700 mm	-	210	Auf Lager	$0.00	Anfrage
HS-SE55300	Hydraulikzylinder einfachwirkend Ø 55/60 mm, Hub 300 mm	-	210	Auf Lager	$0.00	Anfrage
HS-SE55550	Hydraulikzylinder einfachwirkend Ø 55/60 mm, Hub 550 mm	-	210	Auf Lager	$0.00	Anfrage
HS-SE55700	Hydraulikzylinder einfachwirkend Ø 55/60 mm, Hub 700 mm	-	210	Auf Lager	$0.00	Anfrage
HS-SE60200	Hydraulikzylinder einfachwirkend Ø 60/65 mm, Hub 200 mm	-	210	Auf Lager	$0.00	Anfrage
HS-SE60300	Hydraulikzylinder einfachwirkend Ø 60/65 mm, Hub 300 mm	-	210	Auf Lager	$0.00	Anfrage
HS-SE60400	Hydraulikzylinder einfachwirkend Ø 60/65 mm, Hub 400 mm	-	210	Auf Lager	$0.00	Anfrage
HS-SE60550	Hydraulikzylinder einfachwirkend Ø 60/65 mm, Hub 550 mm	-	210	Auf Lager	$0.00	Anfrage
HS-SE60700	Hydraulikzylinder einfachwirkend Ø 60/65 mm, Hub 700 mm	-	210	Auf Lager	$0.00	Anfrage

Benötigen Sie eine größere Produktmenge oder ein individuelles Angebot?

Rufen Sie uns an: +49 1525 2126530 oder schreiben Sie uns eine E-Mail: p.rinelli@tubes-international.com

ANFRAGE SENDEN

Einseitig wirkender Kolbenstangenzylinder mit verschraubter Stopfbuchse, vorgesehen für Hydrauliksysteme. Je nach Anwendung sollte die Tragfähigkeit (ausgedrückt in kG/100 bar) und der Hub des Zylinders St. ausgewählt werden. Dichtungssatz-Reparatursets auf Anfrage erhältlich. Kolbendurchmesser: Ø 25 mm ÷ Ø 60 mm. Arbeitshub: von 100 mm bis 700 mm. Maximaler Betriebsdruck: bis zu 210 bar. Medium: Hydrauliköl. Material: Kohlenstoffstahl, Gusseisen (Stopfbuchse). Schutzbeschichtung: verchromter Kolbenstange, Rest ohne Beschichtung. Dichtung: PU, POM, NBR. Betriebstemperatur: von -30°C bis +110°C.
