Wie stelle ich beim Hochdruck-Druckminderventil für Druckluft 60 bar, mit Manometer, Größe DN12, den gewünschten Ausgangsdruck (0,5–12/1–20/2–35/3–50 bar) korrekt ein?

So stellen Sie den Ausgangsdruck am Hochdruck-Druckminderventil für Druckluft 60 bar, mit Manometer, Größe DN12 ein: 1. Anlage drucklos machen, Filter prüfen. 2. Ventil in Flussrichtung montieren (BSP 1/4" oder 3/8"), Manometer Ø63 sichtbar. 3. Versorgungsdruck anlegen (bis 60 bar). 4. Einstellknopf entriegeln (falls vorhanden). 5. Zur Erhöhung im Uhrzeigersinn, zur Senkung gegen den Uhrzeigersinn drehen. 6. Gewünschten Bereich wählen: 0,5–12/1–20/2–35/3–50 bar – Knopf entsprechend feinjustieren, Manometer ablesen. 7. Ausgang kurz durchströmen lassen, erneut kontrollieren, ggf. nachstellen. 8. Knopf verriegeln, Leckageprüfung durchführen. Temperaturbereich −10 bis +90 °C beachten.

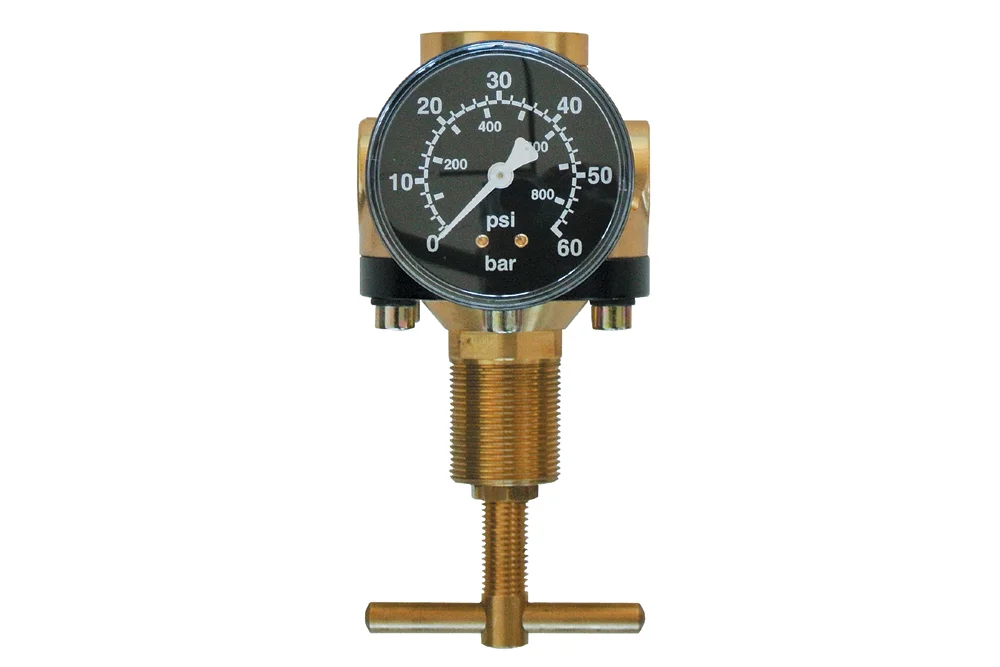

Hochdruck-Druckminderventil für Druckluft 60 bar, mit Manometer, Größe DN12

Alle Produkte, Luftaufbereitungselemente (FRL)/

Zusätzliche Information

Maximale Betriebstemperatur [°C]	90

Hochdruck-Kolben-Druckminderventil mit Manometer, dient zur Regulierung des Betriebsdrucks und gewährleistet den korrekten Betrieb der nachgeschalteten Anlage, unabhängig vom sich ändernden Mediumverbrauch. Größe: DN12. Gehäusematerial: Messing. Ausgangsdruckbereich: 0,5÷12, 1÷20, 2÷35, 3÷50 bar. Versorgungsdruck: bis zu 60 bar. Betriebstemperatur: von -10°C bis +90°C. Anschluss: Innengewinde BSP 1/4″, 3/8″. Durchmesser der Manometerscheibe: Ø63. Durchfluss: 2000 l/min – 1/4″, 2500 l/min – 3/8″ (bei einem Eingangsdruck von 20 bar Δp = 4 bar).

Liste der Produktvarianten

Artikelnummer	Produktvariantenname	DN	BAR	Verfügbarkeit	Preis	Aktionen
EW-302323	Reduzierstück 60 bar DN 12, Innengewinde 1/4" BSP, mit Manometer, 0,5 ÷ 12 bar	-	-	Auf Lager	$0.00	Anfrage
EW-302324	Reduzierstück 60 bar DN 12, GW 1/4" BSP, mit Manometer, 1 ÷ 20 bar	-	-	Auf Lager	$0.00	Anfrage
EW-302325	Reduzierstück 60 bar DN 12, GW 1/4" BSP, mit Manometer, 2 ÷ 35 bar	-	-	Auf Lager	$0.00	Anfrage
EW-302326	Reduzierstück 60 bar DN 12, GW 1/4" BSP, mit Manometer, 3 ÷ 50 bar	-	-	Auf Lager	$0.00	Anfrage
EW-302333	Reduzierstück 60 bar DN 12, AG 3/8" BSP, mit Manometer, 0,5 ÷12 bar	-	-	Auf Lager	$0.00	Anfrage
EW-302334	Reduzierstück 60 bar DN 12, IG 3/8" BSP, mit Manometer, 1 ÷ 20 bar	-	-	Auf Lager	$0.00	Anfrage
EW-302335	Reduzierstück 60 bar DN 12, AG 3/8" BSP, mit Manometer, 2 ÷ 35 bar	-	-	Auf Lager	$0.00	Anfrage
EW-302336	Reduzierstück 60 bar DN 12, AG 3/8" BSP, mit Manometer, 3 ÷ 50 bar	-	-	Auf Lager	$0.00	Anfrage

Benötigen Sie eine größere Produktmenge oder ein individuelles Angebot?

Rufen Sie uns an: +49 1525 2126530 oder schreiben Sie uns eine E-Mail: p.rinelli@tubes-international.com

ANFRAGE SENDEN

Hochdruck-Kolben-Druckminderventil mit Manometer, dient zur Regulierung des Betriebsdrucks und gewährleistet den korrekten Betrieb der nachgeschalteten Anlage, unabhängig vom sich ändernden Mediumverbrauch. Größe: DN12. Gehäusematerial: Messing. Ausgangsdruckbereich: 0,5÷12, 1÷20, 2÷35, 3÷50 bar. Versorgungsdruck: bis zu 60 bar. Betriebstemperatur: von -10°C bis +90°C. Anschluss: Innengewinde BSP 1/4″, 3/8″. Durchmesser der Manometerscheibe: Ø63. Durchfluss: 2000 l/min – 1/4″, 2500 l/min – 3/8″ (bei einem Eingangsdruck von 20 bar Δp = 4 bar).
