Wie montiere ich die Gerade Schraubkupplung für Pneumatikschläuche, Typ C3, korrekt auf weiche Kunststoffschläuche und bis zu welchem Betriebsdruck (18 bar) ist sie geeignet?

So montieren Sie die Gerade Schraubkupplung für Pneumatikschläuche, Typ C3, korrekt: - Schlauchende rechtwinklig ablängen und entgraten. - Schlauch über den Anschluss der Gerade Schraubkupplung für Pneumatikschläuche, Typ C3 vollständig bis zum Anschlag aufstecken. - Überwurfmutter handfest ansetzen und anschließend mit geeignetem Werkzeug gleichmäßig festziehen, bis der Schlauch sicher geklemmt ist (nicht überdrehen). - Dichtheit durch Druckprobe prüfen. Geeignet für weiche Kunststoffschläuche. Material: vernickeltes Messing. Maximaler Betriebsdruck: 18 bar.

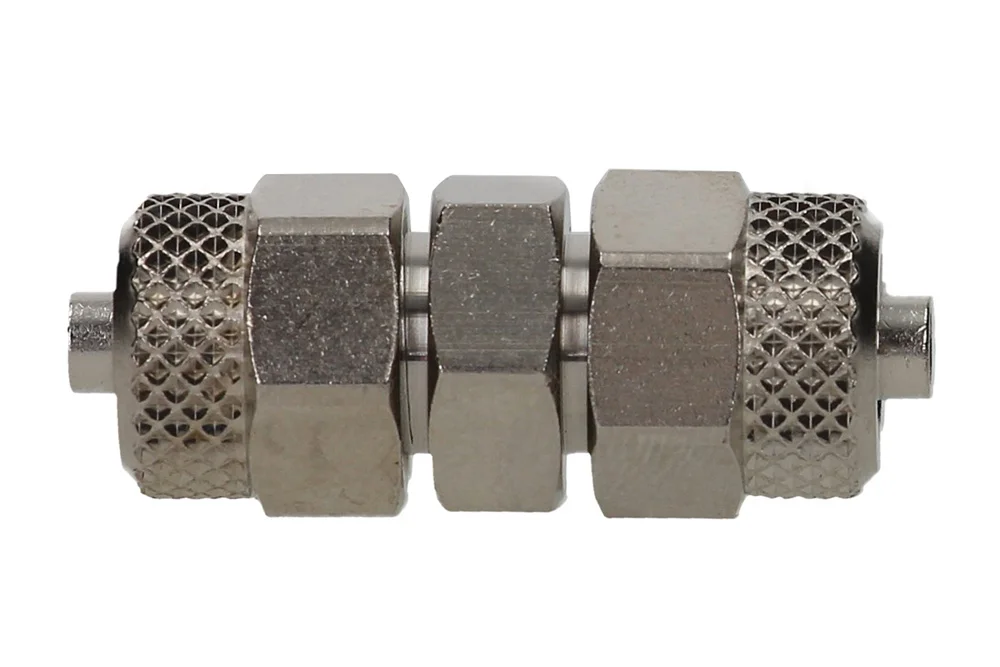

Gerade Schraubkupplung für Pneumatikschläuche, Typ C3

Alle Produkte, Rohrformstücke/

Zusätzliche Information

Material	B – brass (bronze)

Gerades Steckkupplungsstück Typ C3, vorgesehen für die Verbindung von Schläuchen aus weichen Kunststoffen. Die Verbindung erfolgt durch Aufstecken des Schlauchs auf den Anschluss und Festziehen durch Anziehen der Überwurfmutter. Material: vernickeltes Messing. Betriebsdruck: 18 bar.

Liste der Produktvarianten

Artikelnummer	Name der Produktvariante	Nenn - innendurchmesser	Arbeitsdruck [bar]
MW-2303001	Gerade Kupplung C3, Schlauch 6/4 - Schlauch 6/4	-	16
MW-2303002	Gerade Kupplung C3, Schlauch 8/6 - Schlauch 8/6	-	16
MW-2303003	Gerade Kupplung C3, Schlauch 10/8 - Schlauch 10/8	-	16
MW-2303004	Gerade Kupplung C3, Schlauch 12/10 - Schlauch 12/10	-	16

Gerades Steckkupplungsstück Typ C3, vorgesehen für die Verbindung von Schläuchen aus weichen Kunststoffen. Die Verbindung erfolgt durch Aufstecken des Schlauchs auf den Anschluss und Festziehen durch Anziehen der Überwurfmutter. Material: vernickeltes Messing. Betriebsdruck: 18 bar.
