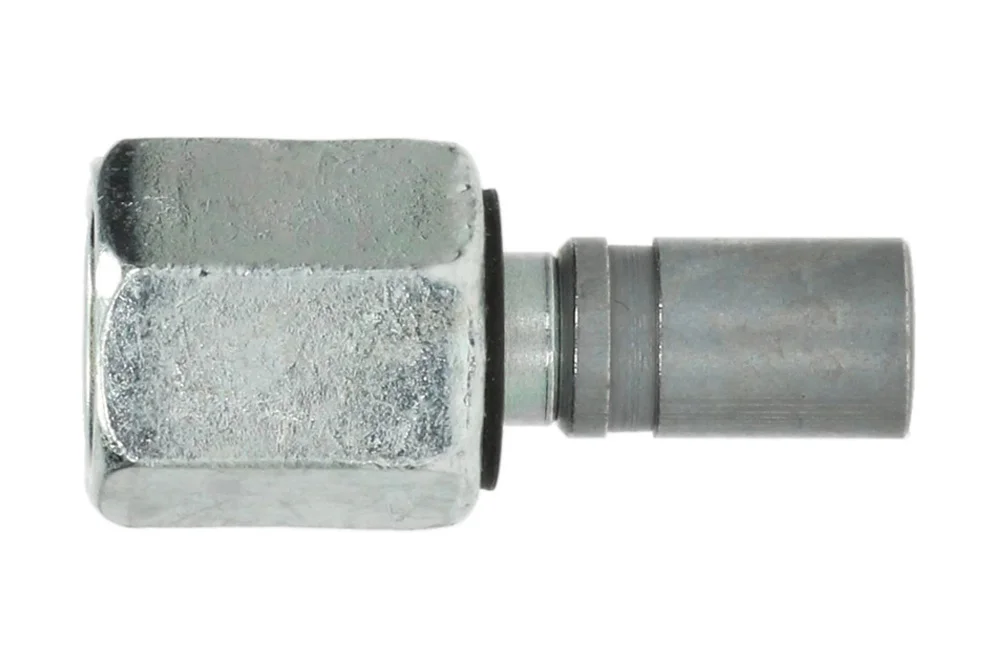

Gerade Anschluss mit Innengewinde, mit Drehmutter und Messschlauchanschluss.

Q: Welche Druck- und Temperaturbereiche bietet der Gerade Anschluss mit Innengewinde, mit Drehmutter und Messschlauchanschluss (Stahl Zn-Ni oder AISI 316), und für welche Gewinde (metrisch, BSP, JIC, ORFS)?

Der Gerade Anschluss mit Innengewinde, mit Drehmutter und Messschlauchanschluss (Stahl Zn-Ni oder AISI 316) bietet: - Betriebsdruck: 400 bis 630 bar (abhängig von der Größe) - Betriebstemperatur: -30°C bis +120°C Verfügbar für folgende Gewinde: metrisch, BSP, JIC und ORFS.

Alle Produkte, Schlauchanschlüsse für Messschläuche/

Zusätzliche Information

Material	CS – Stahl (Gusseisen)

Gerades Anschlussstück mit metrischem Innengewinde, BSP, JIC oder ORFS, mit Drehmutter und Anschluss für Messschlauch, geliefert mit Klemmhülse. Material: Stahl mit Zink-Nickel-Beschichtung oder AISI 316 Stahl. Betriebsdruck: von 400 bar bis 630 bar – abhängig von der Größe. Betriebstemperatur: von -30°C bis +120°C.

Liste der Produktvarianten

Artikelnummer	Name der Produktvariante	Nenn - innendurchmesser	Arbeitsdruck [bar]
PS-801-53-506-00	Anschluss ORFS GW 11/16" -16 UN, Schlauch 2x5 mm, mit Hülse	2	630
PS-801-60-014-00	Anschlussstück GW M14x1,5, Kegel 60°, Schlauch 2x5 mm, mit Hülse	2	630
PS-801-60-202-00	Anschluss GW 1/8" BSP, Kegel 60°, Schlauch 2x5 mm, mit Hülse	2	400
PS-801-60-204-00	Anschluss GW 1/4" BSP, Kegel 60°, Schlauch 2x5 mm, mit Hülse	2	630
PS-801-60-206-00	Anschlussstück GW 3/8" BSP, Kegel 60°, Schlauch 2x5 mm, mit Hülse	2	400
PS-801-60-404-00	Anschluss JIC37° IG 7/16" -20 UNF, Schlauch 2x5 mm, mit Hülse	2	450
PS-801-60-405-00	Anschluss JIC37° IG 1/2" -20 UNF, Schlauch 2x5 mm, mit Hülse	2	420
PS-801-60-406-00	Anschluss JIC37° AG 9/16"-18 UNF, Schlauch 2x5 mm, mit Hülse	2	350
PS-804-60-204-00	Anschluss GW 1/4" BSP, Kegel 60°, Schlauch 4x8 mm, mit Hülse	4	500
PS-804-60-404-00	Anschluss JIC 37°, IG 7/16"-20 UNF, Schlauch 4x8 mm, mit Hülse	4	450
PS-811-60-204-00	Anschluss GW 1/4" BSP, Kegel 60°, Schlauch 2x5 mm, mit Hülse, AISI 316	2	630
PS-811-60-404-00	Anschluss JIC37° IG 7/16" -20 UNF, Schlauch 2x5 mm, mit Hülse, AISI 316	2	450

Gerades Anschlussstück mit metrischem Innengewinde, BSP, JIC oder ORFS, mit Drehmutter und Anschluss für Messschlauch, geliefert mit Klemmhülse. Material: Stahl mit Zink-Nickel-Beschichtung oder AISI 316 Stahl. Betriebsdruck: von 400 bar bis 630 bar – abhängig von der Größe. Betriebstemperatur: von -30°C bis +120°C.
