Wie montiere ich den Korpus T-Stück für Schraubanschluss BANJO, Typ D6 korrekt und in gewünschter Position auf weiche Kunststoffschläuche bei 18 bar Betriebsdruck?

So montieren Sie den Korpus T-Stück für Schraubanschluss BANJO, Typ D6 korrekt: - Schlauchende rechtwinklig schneiden, entgraten. - Überwurfmutter auf den weichen Kunststoffschlauch schieben. - Schlauch bis Anschlag vollständig auf die Schlauchtülle des Korpus T-Stück für Schraubanschluss BANJO, Typ D6 aufstecken. - Überwurfmutter handfest, dann mit geeignetem Schlüssel gleichmäßig anziehen (nicht überdrehen), sodass der Schlauch sicher klemmt. - Anschluss durch Lösen/Anziehen der Überwurfmutter in die gewünschte Position ausrichten. - Für die Durchgangsverschraubung passende Schrauben D7, D8, D9 oder D10 verwenden. - Dichtheit bei 18 bar prüfen; bei Bedarf nachziehen. Material: vernickeltes Messing.

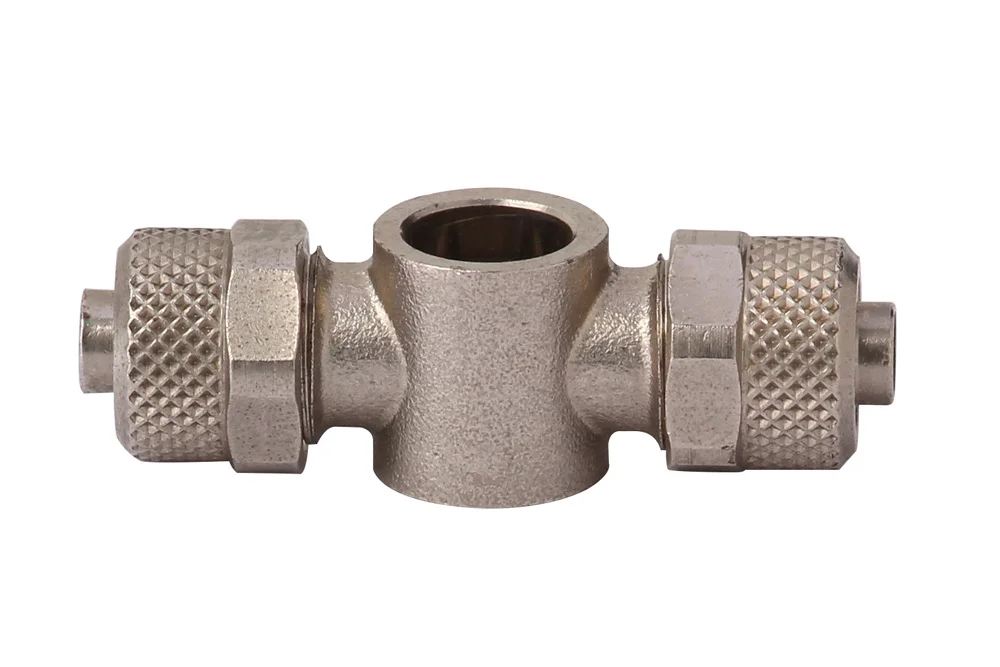

Korpus T-Stück für Schraubanschluss BANJO, Typ D6

Alle Produkte, Banjo-Anschlüsse/

Zusätzliche Information

Material	B – brass (bronze)

Der BANJO-Anschluss-T-Stück-Körper mit Schlauchtüllen Typ D6 ist für Schläuche aus weichen Kunststoffen vorgesehen. Die Verbindung erfolgt durch Aufstecken des Schlauchs auf den Anschluss und Festziehen durch Anziehen der Überwurfmutter. Der BANJO-Anschluss-T-Stück-Körper ermöglicht die Einstellung des Anschlusses in die gewünschte Position. Durchgangsschrauben für den Körper: D7, D8, D9, D10. Material: vernickeltes Messing. Betriebsdruck: 18 bar.

Liste der Produktvarianten

Artikelnummer	Name der Produktvariante	Nenn - innendurchmesser	Arbeitsdruck [bar]
MW-2406001	BANJO-T-Stück-Anschluss D6, aufsteckbar, 2 x Schlauch 6/4, für BSP-Schraube 1/8	-	18
MW-2406002	BANJO-T-Stück-Anschluss D6, Steckanschluss, 2 x Schlauch 6/4, für BSP-Schraube 1/4	-	18
MW-2406004	BANJO-T-Stück-Anschluss D6, aufsteckbar, 2 x Schlauch 8/6, für BSP-Schraube 1/8	-	18
MW-2406005	BANJO-T-Stück-Anschluss D6, Steckanschluss, 2 x Schlauch 8/6, für BSP 1/4 Schraube	-	18
MW-2406006	BANJO-T-Stück-Anschluss D6, Steckanschluss, 2 x Schlauch 8/6, für BSP-Schraube 3/8	-	18
MW-2406008	BANJO-T-Stück-Anschluss D6, aufsteckbar, 2 x Schlauch 10/8, für BSP 1/4 Schraube	-	18
MW-2406009	BANJO-T-Stück-Anschluss D6, aufsteckbar, 2 x Schlauch 10/8, für BSP-Schraube 3/8	-	18
MW-2406010	BANJO-T-Stück-Anschluss D6, aufsteckbar, 2 x Schlauch 10/8, für BSP-Schraube 1/2	-	18
MW-2406011	BANJO-T-Stück-Anschluss D6, aufsteckbar, 2 x Schlauch 12/10, für BSP-Schraube 1/2	-	18

Der BANJO-Anschluss-T-Stück-Körper mit Schlauchtüllen Typ D6 ist für Schläuche aus weichen Kunststoffen vorgesehen. Die Verbindung erfolgt durch Aufstecken des Schlauchs auf den Anschluss und Festziehen durch Anziehen der Überwurfmutter. Der BANJO-Anschluss-T-Stück-Körper ermöglicht die Einstellung des Anschlusses in die gewünschte Position. Durchgangsschrauben für den Körper: D7, D8, D9, D10. Material: vernickeltes Messing. Betriebsdruck: 18 bar.
