Wie montiere ich die Dreiteilige Schlauchschelle mit Klauen, DIN 20039 B, Gusseisen, damit bei passendem Schlauch und Endstück der Betriebsdruck bis 25 bar sicher erreicht wird?

- Schlauchaußen-Ø prüfen, passenden Druck-Einsatz („Zunge“) wählen. - Endstück mit Sicherungsflansch auf Schlauch schieben. - Dreiteilige Schlauchschelle mit Klauen, DIN 20039 B, Gusseisen über Schlauch/Endstück positionieren, Klauen in den Flansch greifen lassen. - Zungen gleichmäßig einlegen, Schellenteile ausrichten. - Schrauben kreuzweise, schrittweise bis zum definierten Drehmoment anziehen. - Dichtheit bei Betriebsdruck prüfen. Nur mit geeignetem Schlauch/Endstück bis 25 bar betreiben.

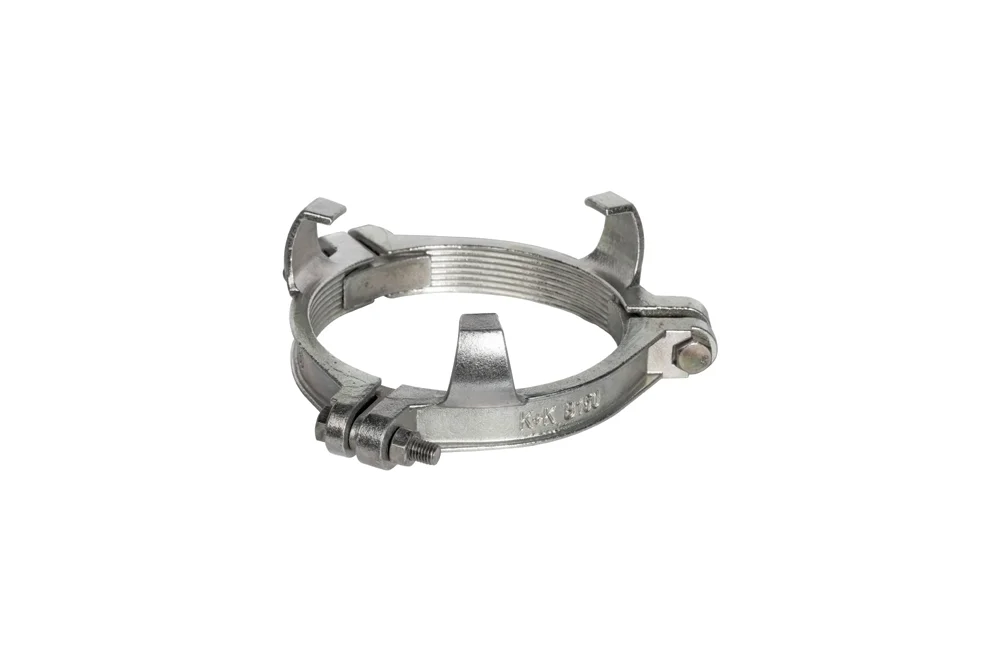

Dreiteilige Schlauchschelle mit Klauen, DIN 20039 B, Gusseisen

Klemmen und Hülsen für Armaturen und Schläuche/

Zusätzliche Information

Material	CS – Stahl (Gusseisen)

Dreiteilige Schelle nach DIN 20039 B, mit Klauen am Sicherungsflansch der Endstücke und mit separaten Druckeinsätzen – „Zungen“. Material: verzinktes Temperguss. Bei korrekter Montage, richtig ausgewähltem Schlauch und Endstück beträgt der Betriebsdruck bis zu 25 bar.

Liste der Produktvarianten

Artikelnummer	Produktvariantenname	DN	BAR	Verfügbarkeit	Preis	Menge	Aktionen	Katalog
MU-1330	3-teilige Schelle mit Spannbereich 85÷102 mm (3")	-	-	Auf Lager	$0.00		Anfrage
MU-1333	3-teilige Schelle mit Spannbereich 170÷200 mm (6")	-	-	Auf Lager	$0.00		Anfrage

Benötigen Sie eine größere Produktmenge oder ein individuelles Angebot?

Rufen Sie uns an: +49 1525 2126530 oder schreiben Sie uns eine E-Mail: p.rinelli@tubes-international.com

ANFRAGE SENDEN

Dreiteilige Schelle nach DIN 20039 B, mit Klauen am Sicherungsflansch der Endstücke und mit separaten Druckeinsätzen – „Zungen“. Material: verzinktes Temperguss. Bei korrekter Montage, richtig ausgewähltem Schlauch und Endstück beträgt der Betriebsdruck bis zu 25 bar.
