Wie montiere ich den BANJO-Winkelkörper mit Schneidring, Typ D17, mit Durchgangsschrauben D7–D10 aus vernickeltem Messing für einen Betriebsdruck bis 18 bar?

So montieren Sie den BANJO-Winkelkörper mit Schneidring, Typ D17: 1. Komponenten prüfen: Winkelkörper, Schneidring, Überwurfmutter, passende Durchgangsschraube D7–D10, Dichtungen. Material: vernickeltes Messing, Betriebsdruck bis 18 bar. 2. Rohr vorbereiten: rechtwinklig ablängen, entgraten, reinigen. 3. Überwurfmutter und Schneidring auf das Rohr schieben. 4. Rohr bis Anschlag in den BANJO-Winkelkörper mit Schneidring, Typ D17 einführen. 5. Schneidring vorsetzen: Überwurfmutter handfest, dann 1–1¼ Umdrehungen anziehen, Sitz prüfen (Schneidring soll sich ins Rohr eingeschnitten haben). 6. Durchgangsschraube D7–D10 mit Dichtungen durch den BANJO-Winkelkörper führen und in das Gegenstück einschrauben. 7. Durchgangsschraube mit vorgeschriebenem Drehmoment anziehen; anschließend Überwurfmutter endgültig nachziehen. 8. Dichtheitstest bis 18 bar: drucklos beginnen, langsam auf Betriebsdruck erhöhen, auf Leckagen prüfen. 9. Nachziehen bei Bedarf, erneut prüfen.

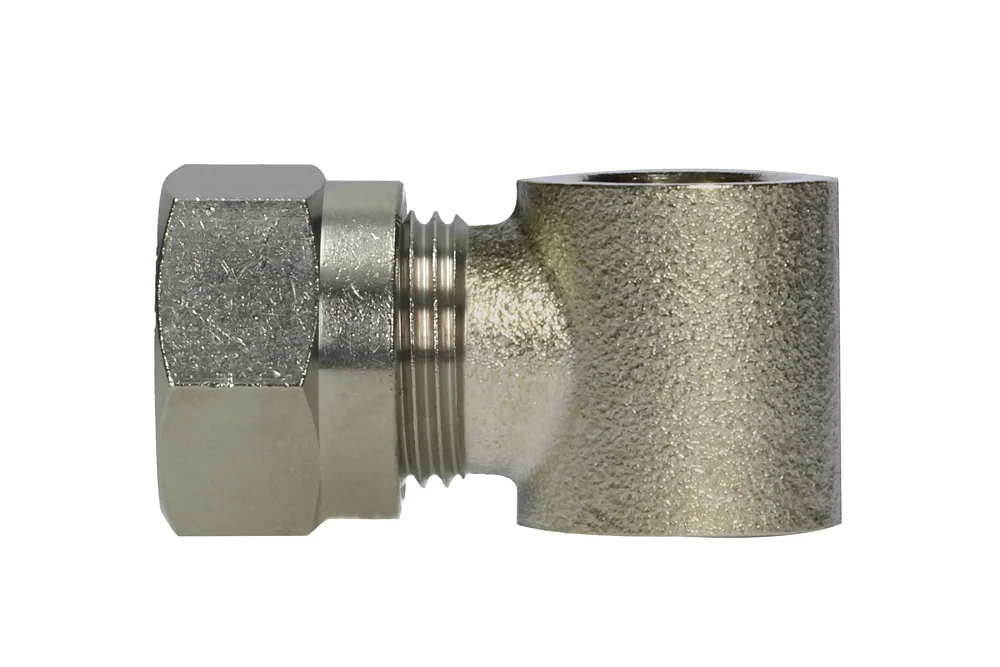

BANJO-Winkelkörper mit Schneidring, Typ D17

Alle Produkte, Banjo-Anschlüsse/

Zusätzliche Information

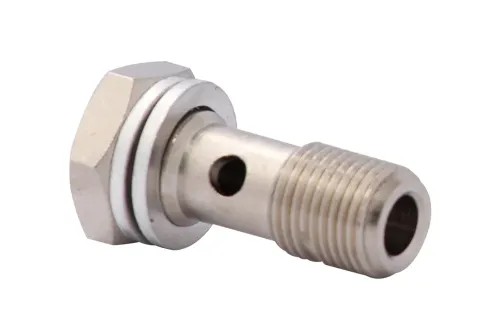

Material	B – brass (bronze)

Korpuswinkel des BANJO-Anschlusses mit Schneidring Typ D17. Durchgangsschrauben für den Korpus: D7, D8, D9, D10. Material: vernickeltes Messing. Betriebsdruck: 18 bar.

Liste der Produktvarianten

Artikelnummer	Name der Produktvariante	Nenn - innendurchmesser	Arbeitsdruck [bar]
MW-2417002	BANJO-Winkelanschluss D17, Klemmring, Rohr (Schlauch) 6/4, für BSP-Schraube 1/8	-	18
MW-2417003	BANJO-Winkelanschluss D17, Klemmring, Rohr (Schlauch) 6/4, für BSP-Schraube 1/4	-	18
MW-2417004	BANJO-Winkelanschluss D17, Klemmring, Rohr (Schlauch) 8/6, für BSP-Schraube 1/8	-	18
MW-2417005	BANJO-Winkelanschluss D17, Klemmring, Rohr (Schlauch) 8/6, für BSP-Schraube 1/4	-	18
MW-2417006	BANJO-Winkelanschluss D17, Klemmring, Rohr (Schlauch) 4/2, für BSP-Schraube 1/8	-	18

Korpuswinkel des BANJO-Anschlusses mit Schneidring Typ D17. Durchgangsschrauben für den Korpus: D7, D8, D9, D10. Material: vernickeltes Messing. Betriebsdruck: 18 bar.
