Ist die Verschraubung für Rohre und pneumatische Schläuche, 90°-Winkel mit Außengewinde BSPT, Typ B5, für Kunststoffschläuche geeignet und muss ich dafür Verstärkungshülsen (B12) verwenden?

Ja, die Verschraubung für Rohre und pneumatische Schläuche, 90°-Winkel mit Außengewinde BSPT, Typ B5 ist für Kunststoffschläuche geeignet. Bei der Verwendung mit Schläuchen wird die Nutzung von Verstärkungshülsen (B12) empfohlen, um eine sichere und dichte Verbindung zu gewährleisten. Material: vernickeltes Messing, Betriebsdruck bis 60 bar.

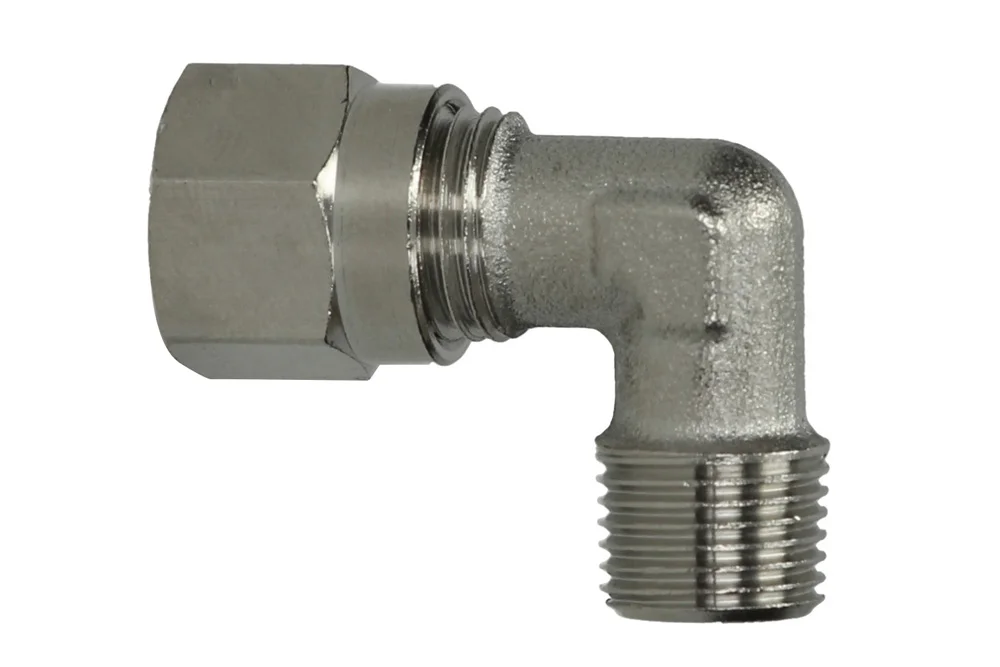

Verschraubung für Rohre und pneumatische Schläuche, 90°-Winkel mit Außengewinde BSPT, Typ B5

Alle Produkte, Schneidringverschraubungen/

Zusätzliche Information

Material	B – brass (bronze)

90°-Winkelanschluss mit BSPT-Außengewinde Typ B5 mit Schneidring, geeignet für die Verbindung von Kupferrohren und Kunststoffschläuchen. Bei der Verbindung mit Schläuchen wird die Verwendung von Verstärkungshülsen (B12) empfohlen. Material: vernickeltes Messing. Betriebsdruck: 60 bar.

Liste der Produktvarianten

Artikelnummer	Name der Produktvariante	Nenn - innendurchmesser	Arbeitsdruck [bar]
MW-2205001	Winkelanschluss (Bogen) B5, Schlauch 4/2, AG BSPT 1/8	-	60
MW-2205002	Winkelanschluss (Bogen) B5, Rohr (Schlauch) 6/4, AG BSPT 1/8	-	60
MW-2205003	Winkelanschluss (Bogen) B5, Schlauch 6/4, AG BSPT 1/4	-	60
MW-2205004	Winkelanschluss (Bogen) B5, Schlauch 8/6, AG BSPT 1/8	-	60
MW-2205005	Winkelanschluss (Bogen) B5, Schlauch 8/6, AG BSPT 1/4	-	60
MW-2205006	Winkelanschluss (Bogen) B5, Schlauch 8/6, AG BSPT 3/8	-	60
MW-2205007	Winkelanschluss (Bogen) B5, Schlauch 10/8, AG BSPT 1/4	-	60
MW-2205008	Winkelanschluss (Bogen) B5, Schlauch 10/8, AG BSPT 3/8	-	60
MW-2205009	Winkelanschluss (Bogen) B5, Schlauch 10/8, AG BSPT 1/2	-	60
MW-2205010	Winkelanschluss (Bogen) B5, Schlauch 12/10, AG BSPT 3/8	-	60
MW-2205011	Winkelanschluss (Bogen) B5, Schlauch 12/10, AG BSPT 1/2	-	60
MW-2205012	Winkelanschluss (Bogen) B5, Schlauch 15/12, AG BSPT 1/2	-	60

90°-Winkelanschluss mit BSPT-Außengewinde Typ B5 mit Schneidring, geeignet für die Verbindung von Kupferrohren und Kunststoffschläuchen. Bei der Verbindung mit Schläuchen wird die Verwendung von Verstärkungshülsen (B12) empfohlen. Material: vernickeltes Messing. Betriebsdruck: 60 bar.
